Японская Subaru — чуть ли не единственная автомобильная компания, устанавливающая на свои модели агрегаты оппозитной компоновки. На рубеже нового тысячелетия основным из них являлся 4-цилиндровый мотор серии EJ20. Ниже приводятся некоторые интересные моменты, касающиеся как всех «оппозитников», так и отдельных «ежей», как зовут серию EJ.
В жесткой оппозиции
Содержание статьи:

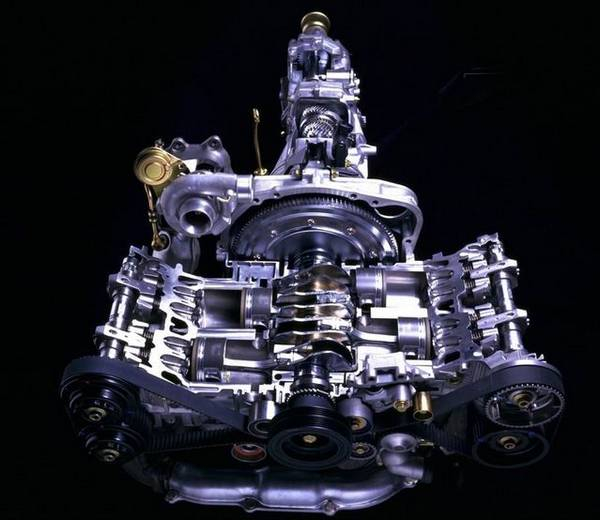

Оппозитный мотор похож на V-образный силовой агрегат, однако угол развала составляет не 90, а 180°. При этом между ними есть существенное различие. Встречное движение поршней в оппозитном двигателе напоминает кулачный бой, что дает повод называть этот двигатель боксером (boxer).
У коленчатого вала боксера, в отличие от V-образного конкурента, для каждого шатуна предназначена своя шатунная шейка, поэтому соседние поршни находятся всегда в одинаковом положении, например, в верхней мертвой точке. Подобная компоновка обеспечивает некоторые преимущества:
- взаимное гашение инерционных сил деталей ШПГ;
- низкий центр тяжести привода;
- удачную развесовку агрегата, благодаря симметричной конструкции привода ведущей оси;
- компактность и небольшую массу;
- безопасность в случае фронтального столкновения (двигатель смещается под основание кузова).
Некоторые, правда, могут возразить, что в моторном отсеке становится тесно по ширине, и для того, чтобы отрегулировать клапана, приходится приподнимать мотор, открутив крепление опорных подушек.
«Оппозиционный» блок
EJ представляет собой второе поколение моторов SUBARU BOXER, пришедшее на смену серии EA, с которой началась длительная эпоха царствования «оппозиции» в империи SUBARU. Первым автомобилем, получившим двигатель EJ20, стал Subaru Legaci.
Произошло это в 1989 году, а всего этих агрегатов было произведено около 7,5 миллионов. Число 20 в обозначении серии характеризует рабочий объем цилиндров — 2 литра. Цифра после 20-ти, например, единица в EJ201, означает номер очередного исполнения.
В течение 20 лет выпуска (интересное совпадение) диаметр цилиндров и ход поршня оставались неизменными. Исключением явилась только новая Impreza с 1,5-литровым агрегатом, в 2007-м получившая длинноходный коленчатый вал. И, тем не менее, блоки цилиндров (БЦ) и начинка разных моторов отличаются между собой.
Алюминиевый блок оснащен сухими стальными гильзами. Предусмотрен один ремонтный размер для расточки цилиндров, что для моторов того времени было довольно редким бонусом. С 1994 года в конструкцию блока внесены изменения, рубашка охлаждения стала открытой.
Хроническая болезнь «ежей» — недостаточное охлаждение 4-го цилиндра. Стук, появляющийся на первых порах при работе на холодную, а затем — и на горячую, извещает о приближающемся капитальном ремонте.
«Субару» бывают разные
Первые версии двигателя (EJ20E, EJ201, EJ202) оснащались газораспределительным механизмом конфигурации SOHC (один распредвал на головку блока). Эти моторы оказались оптимальными с точки зрения разумного баланса — ресурс/мощность. Хотя ремонт и не назовешь легким, обслуживание их не вызывает особых затруднений.
Сделав переборку ШПГ через 200 — 250 тысяч пробега с заменой колец, до первой расточки цилиндров можно пробежать еще такое же расстояние. EJ201 и подобные ему движки довольствуются 92-м бензином, при весьма умеренном аппетите.
Атмосферные моторы EJ20D, EJ204 получили сомнительное «улучшение» — 2-х вальное устройство газораспределения (DOHC). Работы по обслуживанию привода значительно затруднились. Замена ремня ГРМ в большей степени чревата ошибками, а поменять свечи стало серьезной проблемой.
Как правило, механические операции возможны только на снятом двигателе. Питание перевели на 95-й бензин, хорошо еще мотор не отличается прожорливостью. Указанные марки фактически были последними агрегатами, обладавшими каким-то запасом прочности.
Наконец, самый настоящий BOXER — это агрегат с турбонаддувом. Если для спортивных целей или состязаний «мажоров» турбированный двигатель EJ20 будет уместен, то на «гражданке» такой агрегат представляется не очень рациональным. В то время как базовые турбомоторы EJ20G, EJ205 еще способны пройти 100 — 150 тысяч километров, то для EJ20K, EJ206, EJ207, большей частью твин-турбовых, и сотня тысяч будет достижением.
«Реанимация» с помощью переборки этим двигателям не всегда помогает. Конец турбомотора обычно бывает плачевным. В лучшем случае он «умрет» естественной смертью в результате аварийного износа. Чаще происходит механическая поломка: разрушение поршня или обрыв шатуна.

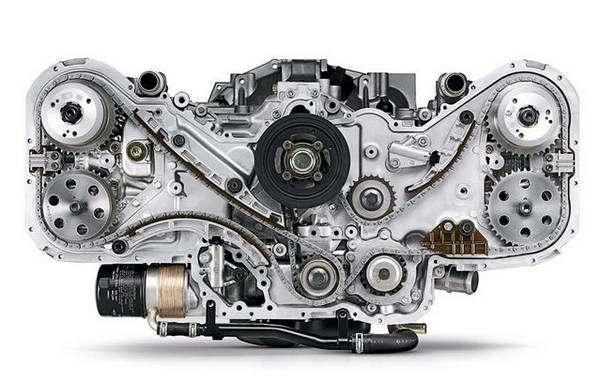

Для привода ГРМ в исполнениях 20 серии EJ используется ременно-зубчатая передача. На некоторых версиях имеется устройство регулирования фаз газораспределения (AVCS).
Слабые стороны «боксера»
К сожалению, двигатель EJ20 оппозитной компоновки обладает не только преимуществами. Вот некоторые недостатки присущие «ежам»:
- Перегревается 4-й цилиндр, из-за чего он изнашивается быстрее остальных. Эта болезнь свойственна всем исполнениям силового агрегата.
- Цилиндр еще не изношен, а сечение приобретает форму эллипса. Подобное явление в той или иной степени характерно для всех легкосплавных блоков, оснащенных стальными гильзами.
- Все оппозитники более «прожорливы» в отношении смазки. В нижней части горизонтально расположенных цилиндров быстрее происходит угар масла. К тому же измерить его уровень в картере получится только на горизонтальной площадке.
- Из-за ограниченной высоты система вентиляции картера подвержена загрязнению, как ни на одном рядном двигателе.
- Массово текут пластиковые бачки радиаторов. Если у «Тойоты», например, на различных моделях это происходит по-разному, то на «Субару» утечки не зависят от модели авто.
- Заменять зубчатый ремень очень неудобно, из-за чего возможны ошибки при его установке. А это однозначно приводит к тому, что клапана утыкаются в поршни или сталкиваются между собой.
- Мало-мальски серьезные ремонтные работы требуют снятия мотора с шасси, ну а собрать шатунно-поршневую группу под силу только многорукому богу Шива.
- Потенциальным покупателям следует помнить про крайне низкий ресурс агрегатов в исполнении турбо.
- Многообразие марок двигателей и их модификаций, притом, что Subaru выпускает всего 3 — 4 легковых модели, затрудняет поиск запасных частей для обслуживания и ремонта.
«Жор» масла особенно присущ турбированным агрегатам. Причина, чаще всего, кроется в залегании поршневых колец. Чтобы отдалить этот момент, меняйте масло через 7 — 8 тыс. км.
Несколько цифр
Двигатель EJ20, помимо моделей Subaru («Легаси», «Форестер», «Импреза»), можно обнаружить под капотом SAAB 9-2X и Isuzu Aska. В рамках небольшой статьи невозможно описать огромное количество исполнений, достаточно привести главные характеристики наиболее распространенных марок.
Таблица 1. Технические параметры
Версия EJ201 EJ203 EJ206 EJ208 Основные данные Значение Мощность, л. с. 125 138 258 280 Момент, Н·м/при оборотах коленчатого вала в минуту 184/3600 187/4400 н/д 343/5000 Степень сжатия 10:1 10:1 н/д н/д Конфигурация ГБ SOHC SOHC DOHC DOHC Система изменения фаз — — AVCS AVCS Дополнительные сведения — ДМРВ АКП МКПП
Недостающие данные (н/д) возможно получить из заводской базы согласно 10-значному номеру агрегата и VIN-номеру автомобиля.
В заключение несколько слов о долговечности агрегатов рассматриваемой серии. Двигатель Subaru EJ20 по итогам рейтинга надежности, проведенному журналом «ЗР» в 2016 году, занял первое место среди 2-х литровых атмосферников.
Утверждается, что его ресурс составляет 250 000 км. Однако неясно, о каком конкретно исполнении идет речь. Если подразумевается мотор EJ201, в это еще можно поверить. А такой монстр, как EJ208, да еще с лихим наездником, хорошо, если пройдет и сотню тысяч.
