По какому принципу работает ШРУС

ШРУС (шарнир равных угловых скоростей) считается составным узлом подвески с управляемой передней осью. Функции ее заключается в обеспечении угла разворота (до 70°) машины по оси движения, со стабилизацией крутящего момента колес правой и левой стороны. В качестве сочленения узлов трансмиссии, внутренний ШРУС соединяет КПП и приводной вал, а внешний, в свою очередь, вал и ступицу колеса.

Конструктивные особенности

Содержание статьи:

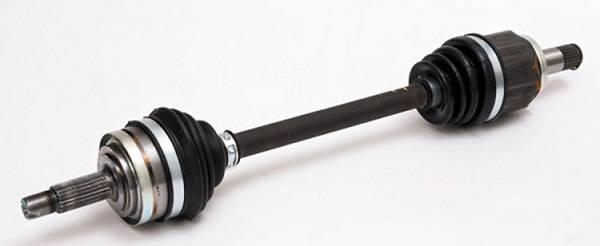

Деталь является элементом приводного вала и предназначена передавать вращение от силового агрегата (двигателя) к ведущим колесам автомобиля. Конструкция обеспечивает углы поворота ведущих передних колес, стабилизирует их колебания, низводит к минимуму шумовые эффекты, возникающие от вибрации. В принципе, это две половинки полуоси, шарнирно соединяющие дифференциал со ступицами правого и левого колес. Шарнир, со стороны дифференциала называется внутренним, а со стороны колеса внешним. Первый из них подвижный и предполагает меньший угол разворота. Эта деталь может изменять свою физическую длину за счет удлиненного шлицевого соединения. Второй, шарикового типа позволяет получить больший радиус поворота. Конструкция их разнится и зависит от типа авто, показателя приводного вала. Внутренняя полуось больше внешнего по размерам, массе, цене. Рабочий угол ШРУСа значительно шире и может варьировать в пределах 50°, в то время как внутренний шарнир не превышает угла 20°.

Разновидности, отличия

Не вдаваясь в историю изобретений, можно отметить наиболее распространенную и востребованную конструкцию шарикового шарнира. Но расшифровка делит их формулируя:

  • Сухариковые – имеют склонность нагреваться на больших скоростях.
  • Кулачково–дисковые шарниры, применяются на большегрузных тягачах высокой проходимости, например, КРАЗ 255.
  • Трипод-отличается конструкцией сферической формы ролика и вилки. Чаще применяются на автомобиле в качестве внутренних полуосей.
  • Спаренный карданный вал, состыкованные между собой два кардана для компенсации неравномерного вращения друг друга.

Принцип работы

Заключается в передаче вращения от внутренней полуоси к внешней его части. При этом следует соблюдать требование, чтобы полуоси располагались под углом не более 70° друг к другу.

Понимание того что такое ШРУС поможет получить представление своеобразного блока полуосей, включающего в себя:

  • Ведомый вал, исходящий из корпуса сферической формы.
  • Ведущий вал, выходящий из кулака сферической формы.
  • Сепаратор, удерживающий шарики в своих отверстиях.
  • Шары стальные (6 штук).
  • В собранном состоянии устройство выглядит следующим образом:

    Стальные шарики, удерживаемые сепаратором в сферических канавках между корпусом и кулаком. Ведущий вал, вращаясь, перемещает шарики посредством канавок корпуса и кулака. В момент вращения усилие ведущего вала передается на обойму, а затем на ведомую полуось посредством кулака и 6 шариков (отчетливо видны на фото).

    Обнаружение неисправности

    Шарнир равных угловых скоростей изготавливается из высокопрочных сталей. Однако неисправности имеют место по причине:

    • Замена некачественными изделиями, каковых предостаточно на рынке сбыта.
    • Использование смазки низкого качества.
    • Попадание абразивной пыли в механизм через разорванный пыльник.
    • Неудовлетворительное покрытие дорожного полотна.
    • Частое выкручивание рулевого колеса до упора.

    Шарниры равных угловых скоростей – это почти подшипники качения, обойма которых имеет поперечные канавки.

    Такая конструкция предусматривает возможность менять углы ведущей полуоси относительно ведомой. Пребывая под постоянной динамической нагрузкой, сочленения корпус – шарики и кулак – шарики подвергаются износу. В результате между ними появляются зазоры. А они становятся причиной появления специфического шума, исходящего, как от надломленной ветки, то есть хруста. Исходят таковые от перекатывания шариков по выработанным или имеющим шероховатости, канавкам.

    Но нужно запомнить, что внутреннее звено шарнира издает звуковой сигнал о наличии неисправности, особенно при езде на машине по дорогам с колдобинами. Нередко можно услышать шум и на прямой трассе.

    В замене шарнирного комплекта можно убедиться, вращая колесо на подвешенном автомобиле. В этом случае внутренний шарнир сильно изгибается, а специфический звук неисправности проявляется больше.

    Смазка

    При своевременном обслуживании, уходе, срок эксплуатации ШРУСа на автомобиле достаточно продолжителен и порой равен ресурсу машины. Чтобы узел работал долго, следует его во время смазывать. Это так просто, если знать, какую марку использовать для каждой части узла. Сие необходимо, чтобы:

    • Снизить фактор трения в сочленениях.
    • Упредить износ деталей.
    • Ограничить динамическую и статическую нагрузки.
    • Оградить сочленения от коррозии.

    Итак, для наших шарнирных узлов лучше подойдет смазка марки ШРУС 4. Отличается высокой вязкостью удержания на поверхности трущихся и вращающихся деталей. Консистенция позволяет ей не растапливаться в любой сезон эксплуатации. А менять смазку необходимо при замене пыльника и установке нового узла.

    Замена пыльника

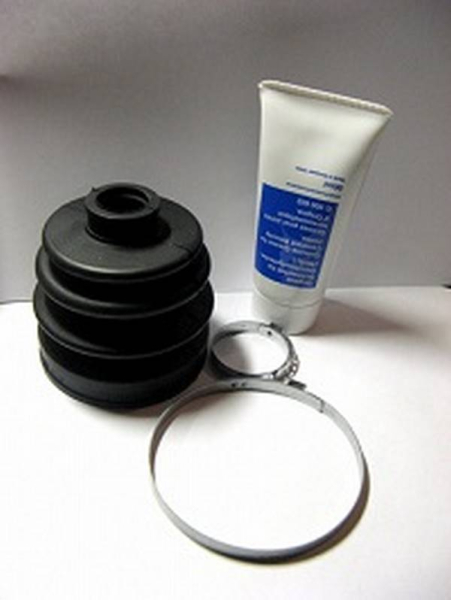

    По какому принципу работает ШРУС

    Представляет собой резиновый гофрированный чехол с фиксацией хомутом на обоих концах. Визуальный обзор состояния пыльника проверяется полным поворотом передних колес до упора. Они не должны иметь разрывов, трещин, следов смазки. Чем же чревато езда без оного Дело в попадании сочленений грязи, абразивной пыли, которые медленно, но упорно разъедают вращающиеся поверхности. Ситуация приводит к большому зазору, например, между кулаком и шариками. Большой износ же обязательно приводит к тому, что ШРУС вырывает из гнезда ступицы.

    Замену пыльников на автомобиле желательно проводить одновременно, не дожидаясь, когда выйдет из строя второй. На фото показаны хомуты, конструкция которых не предполагает использование червячной передачи. Такой тип исполнения один из наиболее удачных.

    АБС и ШРУС

    Выбирая шарнир равно-угловых скоростей, обратите внимание на комплектацию вашего автомобиля. ШРУСы для машин с АБС будут отличатся от таковых, которые с завода ставились на автомобили без вспомогательных систем торможения.
