Раздаточная коробка Нивы Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

• 1 Устройство раздаточной коробки ВАЗ Нива
• 2 Раздаточная коробка Нива 21213
• 3 Раздаточная коробка Нива 21214
• 4 Раздаточная коробка Нива Шевроле
• 5 Неисправности раздаточных коробок ВАЗ
• 6 Вибрация
• 7 Центровка раздаточной коробки
• 8 Устранение вибрации с помощью дополнительных крепежей
• 9 Снятие раздатки Нива

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

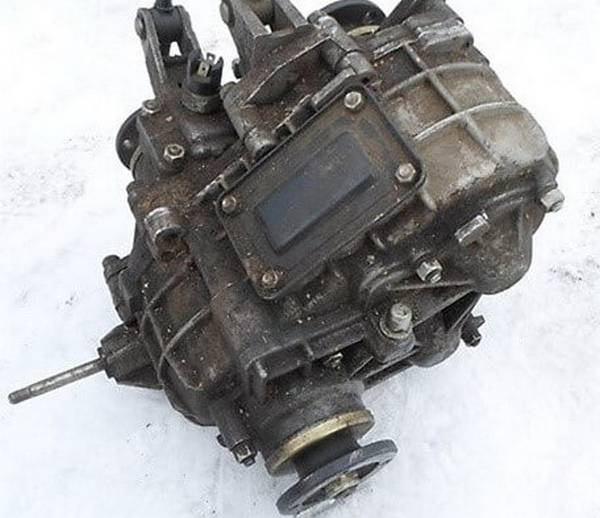

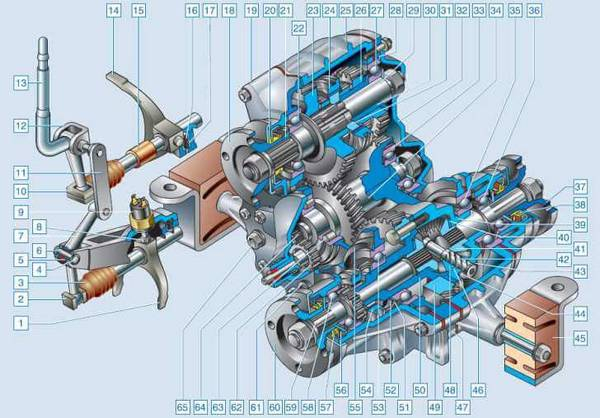

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

• первую – с передаточным числом 1,2;
• вторую, пониженную – с числом 2,135;
• нейтраль.

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

• 1 – 4,4;
• 2 – 2,52;
• 3 – 1,63;
• 4 – 1,2;
• 5 – 0,98.

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

• 1 – 7,83;
• 2 –4,48;
• 3 – 2,90;
• 4 – 2,14;
• 5 – 1,75.

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Раздаточная коробка Нива 21214

На автомобилях «Нива» (за исключением Chevrolet Niva) применяется два основных типа раздаточных коробок:

• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):
• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

Между собой раздатки имеет практически одинаковую конструкцию – на РК 21214 дополнительно имеется привод датчика скорости.

Раздаточная коробка Нива Шевроле

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

• иной механизм управления (с одним рычагом);
• установлена дополнительная опора (на простой «Ниве» РК крепится на двух опорах, на авто ВАЗ 2123 – на трех опорах).


Неисправности раздаточных коробок ВАЗ

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

Вибрация

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах. Но прежде чем начать регулировку положения раздатки, следует проверить состояние других деталей ходовой части – возникать вибрация может и по другим причинам:

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

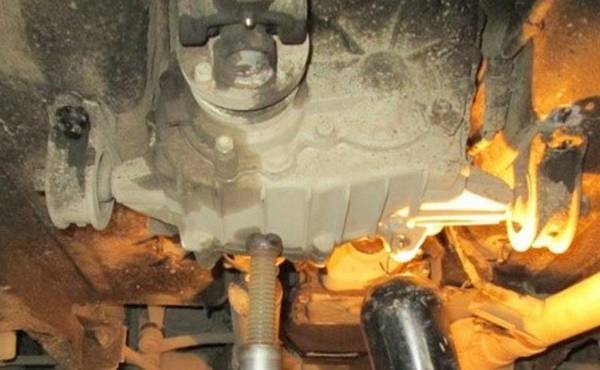

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

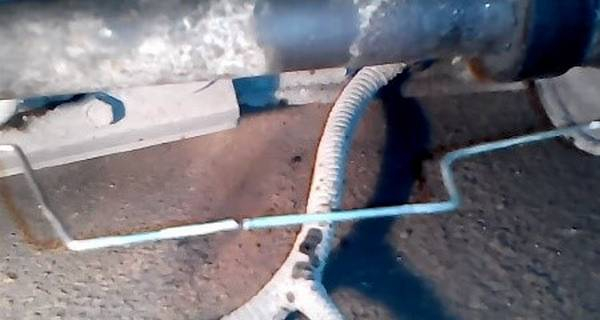

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;


• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Устранение вибрации с помощью дополнительных крепежей

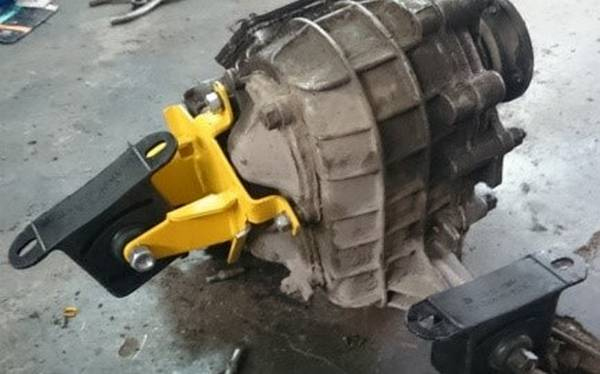

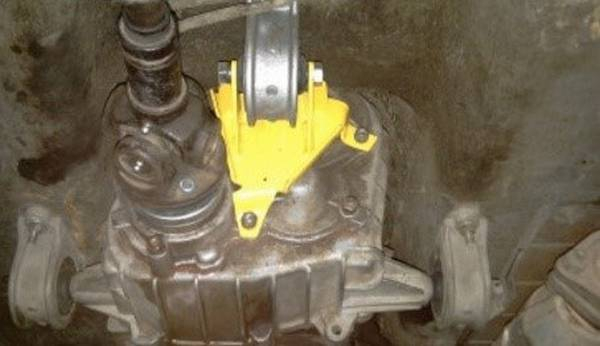

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;

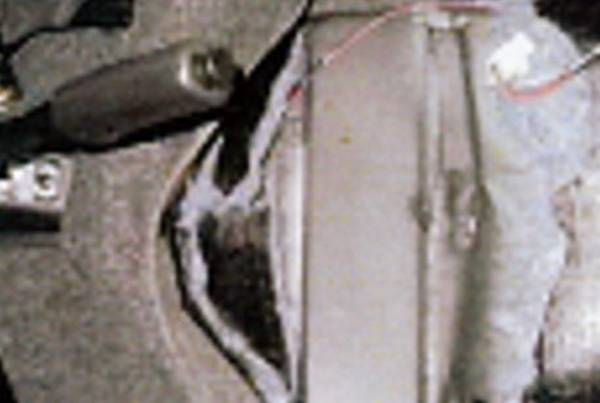

• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);


• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;


• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;


• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

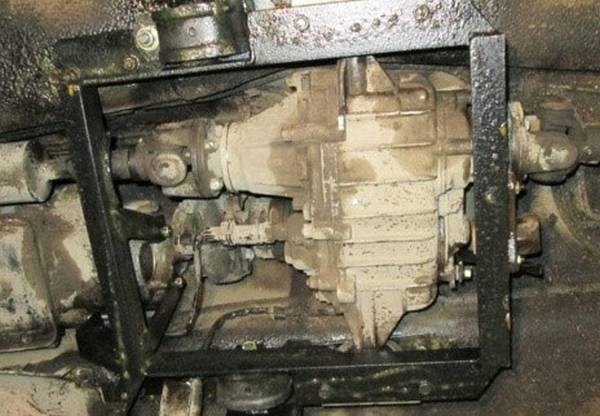

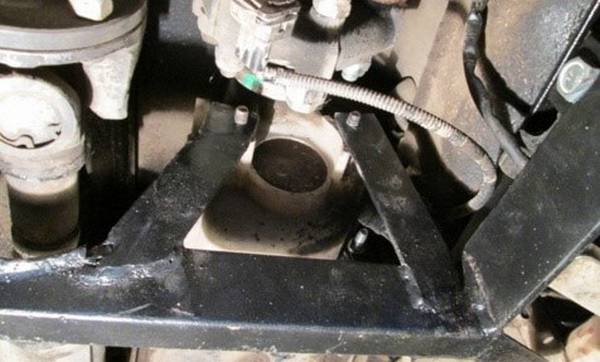

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;

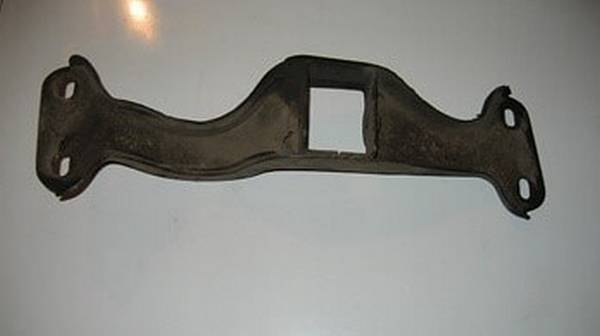

• снимаем траверс КПП;


• поддомкрачиваем раздатку, снимаем боковые крепления РК;


• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;


• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.


Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

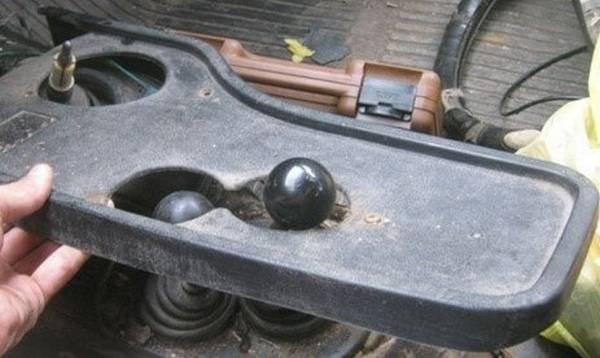

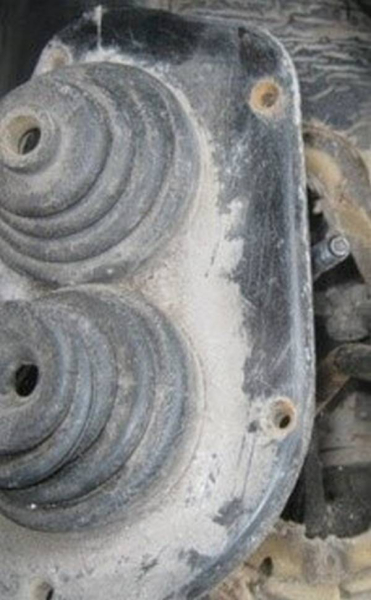

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;


• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;


• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.
