Различные схемы обмана лямбда-зонда

Удаление катализатора – тема, волнующая многих автовладельцев, часто вместо каталитических нейтрализаторов собственники автомобилей устанавливают пламегасители, стингеры («пауки»), такое решение позволяет избежать покупки дорогостоящих деталей, меньше тратить время на ремонт выпускной системы. Но на машинах с двумя кислородными датчиками физическое исключение каталитического элемента не дает нужных результатов, и чтобы избавиться от ошибок в системе управления двигателем, нередко применяется электронная обманка лямбда-зонда.

  • 1 Механическая обманка лямбда-зонда
  • 2 Электронная «обманная» схема своими руками
  • 3 Как сделать электронную обманку на автомобиле Opel Zafira
  • 4 Эмулятор кислородного датчика
  • 5 Схема обмана лямбда-зонда с диодом
  • 6 Быстрая проверка работоспособности датчика кислорода

В этой статье мы рассмотрим, как можно обмануть блок управления, какие методы наиболее эффективны. Сразу следует отметить, что не все способы подходят для конкретной модели машины, к каждому автомобилю нужно подходить индивидуально.

Механическая обманка лямбда-зонда

Содержание статьи:

Любой автомобильный катализатор представляет собой банку глушителя с расположенными в ней металлическими или керамическими сотами с напылением из драгоценного металла (золото, платина и т. д.). Благодаря реакции окисления выпускные газы, проходя через такое устройство, очищаются от вредных примесей, снижается уровень токсичности выхлопа.

Каталитический нейтрализатор (КН) работает в условиях высоких температур, поэтому его ресурс относительно небольшой. Срок службы детали дополнительно сокращается при использовании некачественного топлива – соты забиваются нагаром, образующимся в результате неполного сгорания топливной смеси. Покупка нового КН обходится достаточно дорого, а так как менять его приходится довольно часто, многие собственники авто стараются избавиться от этого элемента выпускной системы, установив пламегаситель или стингер.

Простое удаление КН имеет побочное явление: на автомобилях с моторами Евро-4 и выше датчик кислорода, установленный за катализатором, фиксирует превышение нормы токсичности выхлопа, в результате на панели приборов загорается лампа Check Engine. Есть три способа избавиться от ошибки:

  • установить дополнительную механическую проставку;
  • внести изменения в электрическую схему кислородного датчика;
  • перепрограммировать блок управления двигателем.

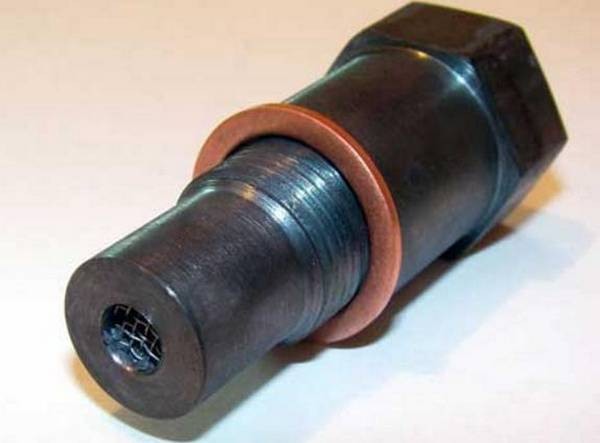

Механическая обманка представляет собой металлическую втулку определенной длины, с отверстием небольшого диаметра внутри. Также во внутренней части этого приспособления находится керамическая крошка с каталитическим покрытием. По сути, втулка представляет собой мини-катализатор, но здесь происходит очистка только тех отработанных газов, которые попадают на кислородный датчик. Следует отметить, что существует и простые обманки, выполненные в виде обыкновенной втулки с отверстием, внутри которой нет никаких элементов. Изготовить элементарную проставку может любой токарь, в этом случае не обязательно покупать фабричное изделие. Преимущества подобных устройств:

  • недорогая цена (в среднем от 400 до 1000 рублей);
  • легкость в монтаже;
  • надежная и простая конструкция.

Различные схемы обмана лямбда-зонда

Однако, у механической обманки есть и свои недостатки – на некоторых моделях авто установить приспособление не удается (не хватает места в силу конструктивных особенностей), приспособление не всегда дает нужный эффект (ошибка полностью не исчезает). Еще нужно заметить, что на машинах с двигателями Euro-5 электронную систему с помощью дополнительной проставки обмануть не получается, Check Engine здесь все равно продолжает загораться.

Электронная «обманная» схема своими руками

Электронная обманка кислородного датчика представляет собой схему, включенную в электрическую цепь ЭСУД. За счет установки дополнительных компонентов корректируется сигнал, подаваемый на блок управления, и ЭБУ получает такие данные от датчика, как будто бы на машине установлен катализатор, и нет никаких изменений в выпускной системе.

Обычно своими руками модернизации подвергаются четырехконтактные лямбда-зонды с электронагревателем, нагревательный элемент необходим для разогрева кислородного датчика на холодном двигателе – все дело в том, что катализатор включается в работу только после нагрева выхлопной системы не ниже температуры 360 градусов Цельсия. Подогрев кислородного датчика запитывается от ЭБУ (блок управления), при этом полярность подключения проводов не имеет значения (обычно к нагревателю подводятся провода белого цвета).

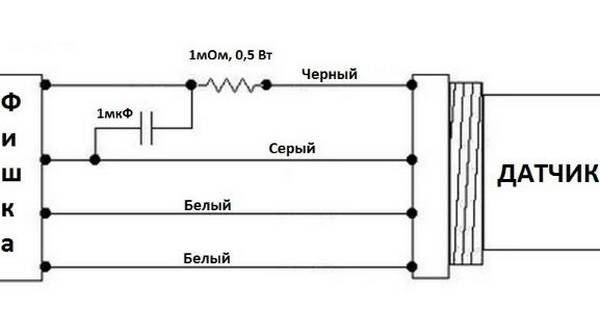

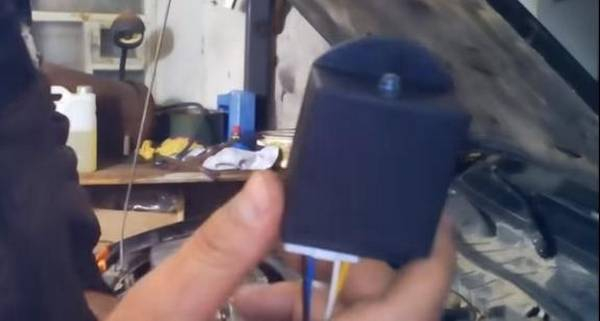

В электронной обманке электронагреватель модернизации не подвергается, все изменения касаются лишь сигнального контакта. В простейшей схеме присутствуют два основных компонента – высокоомный резистор и конденсатор емкостью примерно 1 Микрофарад, и выглядит она обычно так:

  • резистор включается в разрыв сигнального провода;
  • конденсатор устанавливается между массовым разъемом и сигналом.

Различные схемы обмана лямбда-зонда

Емкость конденсатора и сопротивление резистора могут быть разными, их номинал в большой степени зависит от модели автомобиля и типа устанавливаемого двигателя.

Как сделать электронную обманку на автомобиле Opel Zafira

Обманная схема на машине Опель Зафира составляется по такому же принципу, который описан выше, для установки обманки потребуется неполярный конденсатор 1 Мкф и сопротивление номиналом 1 мОм 0,5 Вт. Работу по монтажу нехитрого устройства производим в следующем порядке:

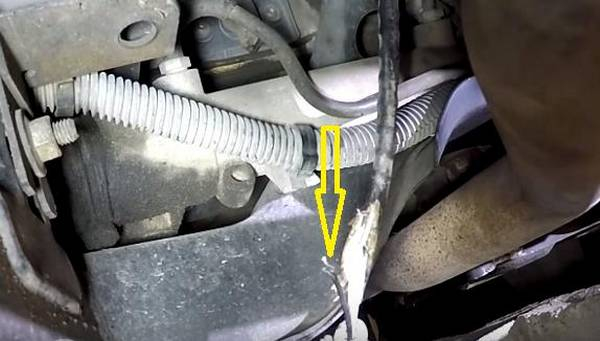

  • находим колодку подключения лямбда-зонда, разъединяем штекер, частично освобождаем провода от наружной изоляции;
  • разрезаем сигнальный провод;

    Различные схемы обмана лямбда-зонда

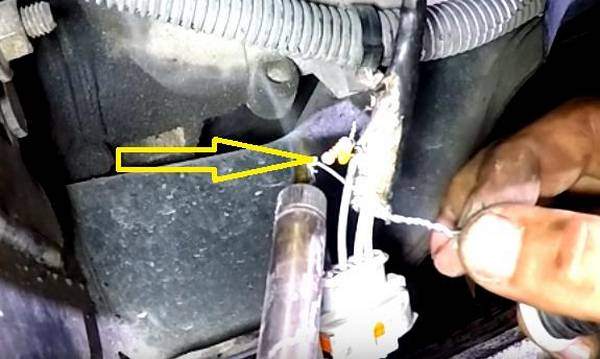

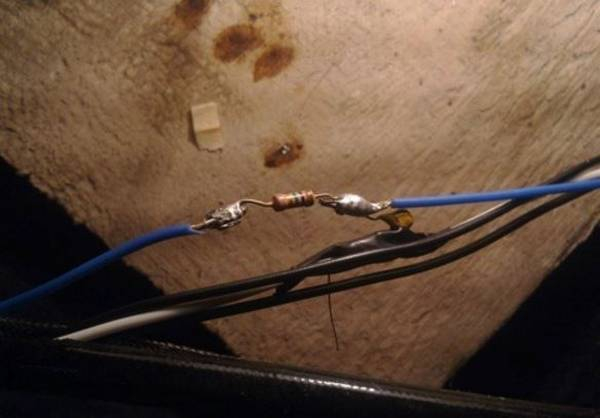

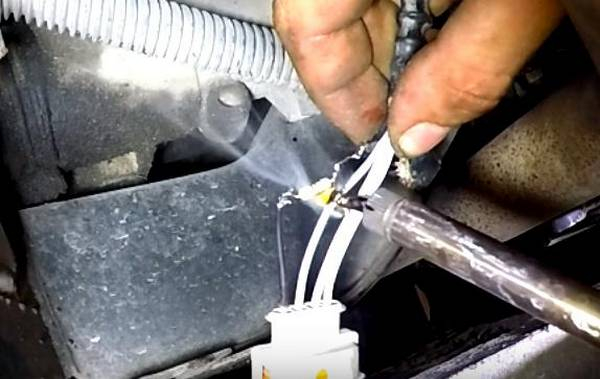

  • к концам проводков путем скручивания подсоединяем резистор, затем паяльником пропаиваем места соединений;
  • оголяем изоляцию массового провода, также путем скручивания закрепляем отводы конденсатора – один конец связываем с массой, второй – с проводом спереди резистора (ближе к разъемному штекеру);

    Различные схемы обмана лямбда-зонда

    Различные схемы обмана лямбда-зонда

  • после пропайки изолируем проводку, соединяем штекер, проверяем автомобиль в работе.

Перед началом испытаний необходимо сбросить все ошибки ЭБУ. Следует отметить, что установка обманки не всегда дает положительные результаты, в некоторых случаях ошибка может появляться вновь. Самый надежный способ – перепрограммирование блока управления, но здесь важно найти нужную версию прошивки.

Эмулятор кислородного датчика

Имитатор лямбда-зонда эффективно используется на автомобилях с удаленным катализатором или на машинах с установленным газобаллонным оборудованием, устройство подключается к электрической схеме управления двигателем, достаточно достоверно эмулирует работу настоящего лямбда-зонда. Готовые фабричные эмуляторы можно встретить в розничной продаже, основой схемы-имитатора является электронный таймер, в роли которого чаще всего используется популярная микросхема NE555.

В основном эмуляторы промышленного производства устанавливаются после перевода машины на газ – после установки газобаллонного оборудования (ГБО) состав топливной смеси меняется, поэтому лямбда-зонд фиксирует повышенное содержание токсичных веществ в выхлопных газах, появляется ошибка. Рассмотрим, как установить имитатор кислородного датчика модели Zond-4 на автомобиль с ГБО.

Различные схемы обмана лямбда-зонда

Зонд-4 оснащен светодиодным трехцветным индикатором, сигнализирующим о состоянии топливной смеси (бедной или богатой). Свечение индикатора означает:

  • зеленый цвет – бедная смесь;
  • желтое свечение – соотношение топливо/ воздух в норме;
  • красная индикация – смесь переобогащенная.

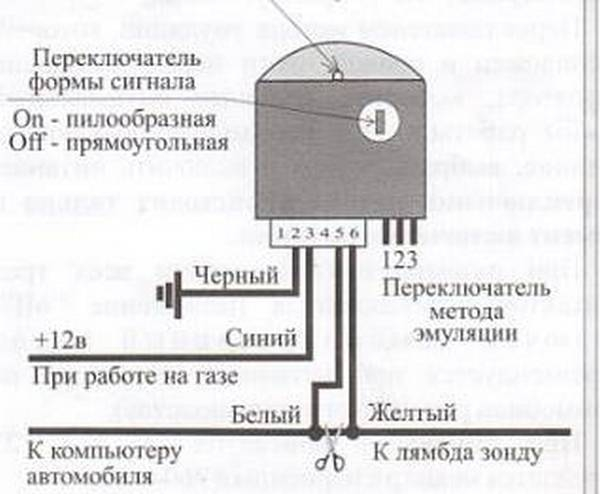

Крепится эмулятор в подкапотном пространстве, подключается к электрической схеме автомобиля с помощью четырех проводов. Задействовать Zond-4 очень просто, провода подсоединяем так:

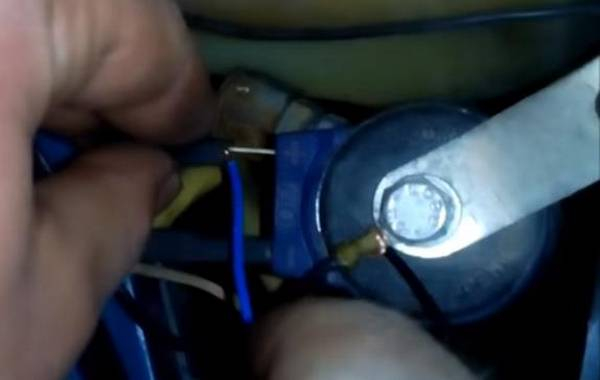

  • синий – с плюсом электроклапана ГБО;
  • черный – с массой автомобиля;

    Различные схемы обмана лямбда-зонда

  • затем разрезаем сигнальный провод лямбда-зонда,
  • желтый проводок соединяем с отводом самого кислородного датчика;
  • белый – с другим концом разрезанного провода (он идет к блоку управления двигателем);
  • изолируем всю оголенную проводку.

Различные схемы обмана лямбда-зонда

После подключения следует проверить работу Зонд-4: на бензине индикатор загораться не должен, при работе на газу – светиться зеленым, желтым или красным цветом.

Схема обмана лямбда-зонда с диодом

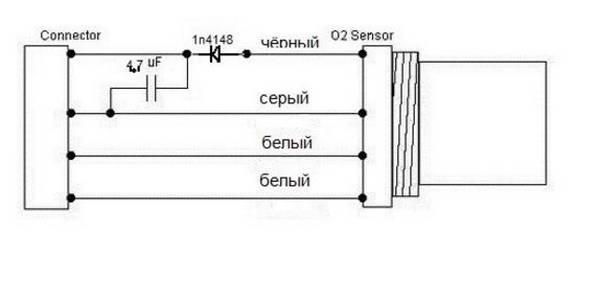

Обмануть второй кислородный датчик на автомобиле можно и по-другому, только в этой схеме вместо резистора нужно установить диод, например, марки 1N4148. Обманка здесь делается следующим образом (на примере авто Мазда 323 с бензиновым ДВС 2.0 L):

  • разрезаем сигнальный проводок (на Mazda он черного цвета);
  • анод диода подключаем к лямбда-зонду;
  • другой вывод сигнала, идущий к блоку управления, соединяем с катодом;
  • также к катоду подсоединяем один из выводов неполярного конденсатора емкостью 4,7 Мкф;
  • второй конденсаторный отвод подключаем к массовому проводу (на Мазде он серого цвета), разумеется, все провода пропаиваем.

Различные схемы обмана лямбда-зонда

Такая схема позволяет достаточно эффективно избавиться от ошибок в цепи кислородного датчика, но нужно иметь в виду, что сам лямбда-зонд должен быть исправным.

Быстрая проверка работоспособности датчика кислорода

Многими автовладельцами неоднократно подтверждено, что электронная обманка нормально работает лишь в том случае, если лямбда-зонды на машине исправны. Быстро проверить работоспособность датчиков достаточно просто, для диагностики понадобится лишь мультиметр. Выполняем проверку в следующем порядке:

  • переводим переключатель мультиметра в положение измерения постоянного напряжения с верхним пределом 20 Вольт;
  • подключаем щупы прибора: с красным проводом – к сигнальному разъему кислородного датчика, с черным проводом – на массу;

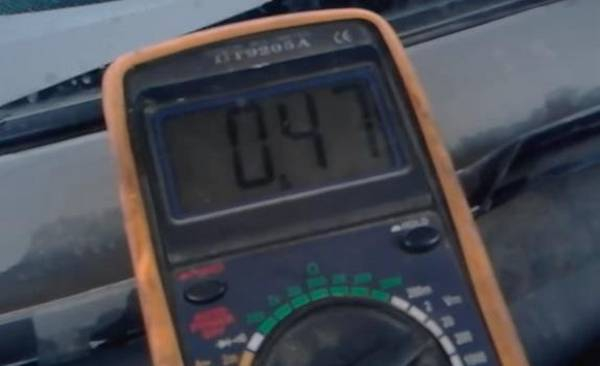

  • запускаем двигатель, на холодном моторе вольтметр должен показывать напряжение примерно 0,45-0,5 V;

    Различные схемы обмана лямбда-зонда

  • на прогретом моторе напряжение должно постоянно меняться от 0,1 до 0,9 Вольта, и все эти данные говорят о том, что датчик в целом рабочий.

Но стоит заметить, что такая проверка не дает представление о стопроцентной исправности датчика, она лишь подтверждает, что лямбда-зонд находится в рабочем состоянии.
