Каждый автомобиль обладает таким устройством, как рулевая рейка. Ее основная функция – поворот колес в разные стороны при движении автомобиля. Производить периодический осмотр рулевого механизма необходимо, чтобы в дальнейшем избавить себя от серьезных поломок и аварийных ситуаций.
- 3 Разбираем рулевую рейку – замена деталей
- 4 После ремонта – ставим точки над «і»
Устройство рулевой рейки – что нужно знать?
Содержание статьи:
Рулевая рейка при помощи шаровых наконечников соединена с колесами автомобиля. На особенности рулевой рейки влияет напрямую тип управления – гидравлический и механический. Механический тип часто встречается на отечественных автомобилях, а также на некоторых старых иномарках. Гидравлический, в основном, есть только в конструкции импортных автомобилей.
Все автомобильные детали подвержены износу и поломкам. Но большего всего это относится к механизму рулевой рейки. Именно её механизм принимает все удары, наезды в глубокие ямы, которые возникают из-за неровностей на дорогах. Каким бы осторожным водителем вы бы не были, но поломка рано или поздно случится.
Чтобы определить поломку в рулевой рейке и необходимость её ремонта, необходимо убедиться, что остальная ходовая часть автомобиля в исправном состоянии. Сделать это можно на любом специализированном автосервисе. При выявлении тех или иных причин поломок в ходовой части автомобиля лучше всего устранить их на месте, не откладывая на завтра.
Основные признаки поломки или неисправности в рулевой рейке следует выучить, как дважды два – эти знания уберегут вас от многих неприятностей. Итак, часто проблемы в рейке выдает значительное увеличение усилий при повороте руля. Для гидравлических автомобилей нужно постоянно контролировать уровень жидкости, и при необходимости доливать недостающую.
Если автомобиль имеет гидравлическое управление, то при поворотах может быть сильный звук или посторонний шум в насосе гидроусилителя. Во время движения может появиться неприятный стук, который очень отдает в руль. При вращении руля может появиться незначительный люфт. Он появляется независимо от того, в какую сторону вы поворачиваете рулем.
Самым частым признаком поломки является незначительное вытекания масла, характерно это явления для обоих типов управления автомобиля. Причиной данной поломки является износ сальника рулевой рейки. При появлении таких причин необходимо немедленно произвести ремонт, чтобы ваш механизм управления автомобиля не вышел полностью из строя во время передвижения.
Ремонт рейки – сложно, но можно!
Выполнять ремонт рулевой рейки для автомобиля с механическим типом управления намного легче, чем в случае с гидравлическим. Мы рассмотрим пример замены и ремонта гидравлического типа управления, так как в этом случае вы узнаете обо всех возможных сложностях. Для начала необходимо разобраться, из каких элементов состоит рулевая рейка.

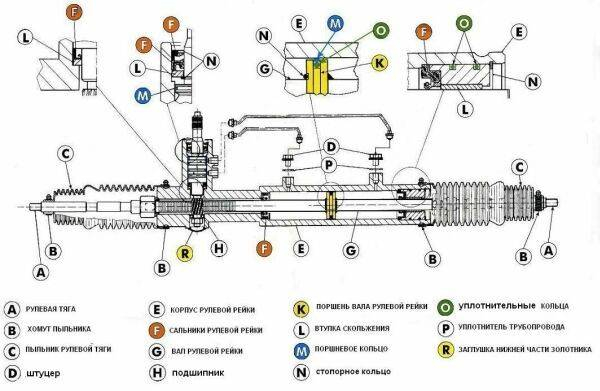

Основные элементы – это зубчатый вал, опорная втулка и золотниковый механизм. В механизме гидравлического типа к рулевой рейке крепится насос, который непосредственно приводит её в действие. При снятии рейки он, к слову, очень мешает. Выполнять ремонт рулевой рейки очень сложно. Если вы никогда не выполняли данную процедуру, тогда лучше обратиться в автосервис или к знающему другу, который поможет проделать основные операции.

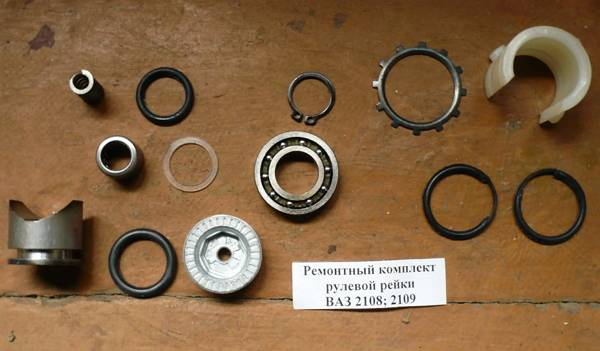

Помимо знаний, вам нужен будет ряд инструментов и запчастей – специально для работ продаются готовые ремкомплекты. Для каждой модели автомобиля он свой. Но некоторые элементы подходят к авто одной и той же марки – так часто происходит в случае с отечественными автомобилями. Когда ремкомплект приобретен, можно приступить к разборке рейки. Это лучше всего делать на подъемнике или на смотровой яме.
Для начала нужно зафиксировать руль ровно и поставить автомобиль на ручник. Зафиксировать руль можно при помощи механизма блокировки, или же обмотав его уплотнительной лентой вместе с рулевой колонкой. На следующем этапе необходимо снять защиту двигателя, если таковая у вас имеется. После этого откручивайте крепежные детали – складывайте их отдельно, чтобы на этапе сборки не потерять их и не запутаться.
Под капотом при необходимости нужно снять воздушный фильтр, отодвинув патрубки в сторону. Отключите электронные фишки, которые в процессе снятия рулевой рейки могут мешать. Если у вас система управления гидравлическая, то необходимо предварительно выкачать всю жидкость из бачка. В наше время она очень дорого стоит, поэтому экономия вам не помешает – аккуратно перекачайте ее в чистую канистру.

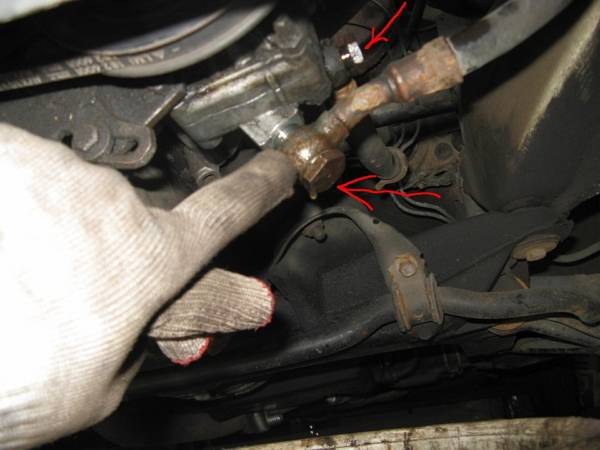

Внутри салона автомобиля нужно открутить, а затем выбить кулачковый механизм. Трубки высокого и низкого давления в гидроусилителе нужно откручивать специальным гаечным ключом, чтобы не «зализать» грани. Ни в коем случае не пытайтесь сорвать их другими подручными инструментами. Это может привести к необходимости полной их замены, а для этого трубки нужно будет развальцовывать. В домашних условиях этого не сделаешь, потому придется обращаться в специализированный сервис, так что вся ваша экономия сойдет на нет.

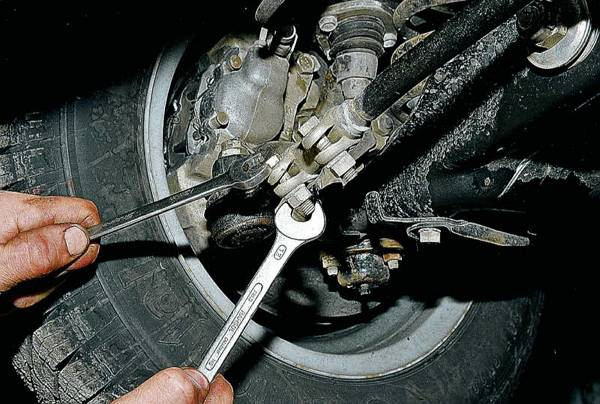

Кулачковый механизм находится возле педалей газа и тормоза. Как только его снимете, рейку со всеми её механизмами и подшипниками можно вытащить с автомобиля. В процессе демонтажа могут возникнуть осложнения с рулевыми тягами и шаровыми наконечниками, возможно, нужно будет их открутить. Но лучше всего, если вы достанете их вместе с рейкой, потому как новые пыльники будет намного удобней устанавливать, когда все в сборе.
Разбираем рулевую рейку – замена деталей

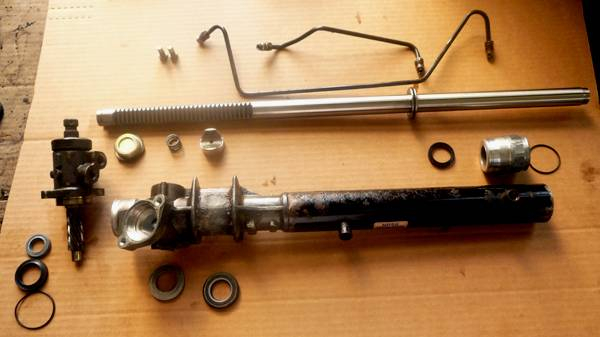

Следующий этап – это разборка механизма рулевой рейки и замена деталей. На этом этапе очень важно запомнить правильное расположения всех деталей и порядок их снятия. При помощи отвертки открутите пластиковую заглушку на зубчатом вале. После этого нужно открутить стопорную гайку, делайте это аккуратно, чтобы не сорвать резьбу. Если необходимо, смажьте резьбовые соединения. Далее плоской отверткой снимите стопорное кольцо и нижний сальник рейки.

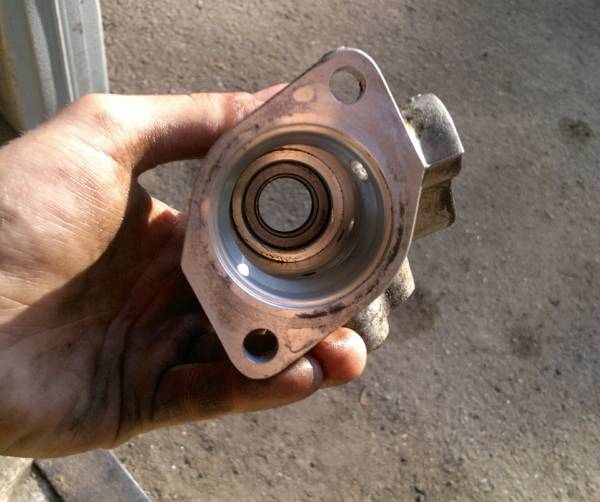

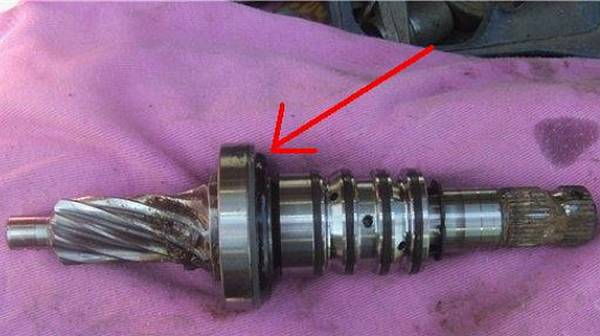

При помощи молотка нужно извлечь стопорный штифт, потому как он блокирует доступ к верхнему сальнику. В большинстве случаев необходима замена верхнего сальника рулевой рейки – именно он в процессе эксплуатации больше всего изнашивается, на механизм его подшипника припадает больше всего нагрузки. Сальник рулевой рейки находится вместе с подшипником на рулевом кардане. Снимать сальник нужно вместе с подшипником и далее при помощи подходящего типа ключа выбивать его.
Делать это нужно с особой осторожностью, потому как цилиндрические шарики подшипника могут вылететь. Новый подшипник стоит очень дорого, и его не так просто купить. Если есть необходимость, замените также нижний сальник рулевой рейки. Его замену произвести значительно проще, чем верхнего. Для установки сальника его предварительно нужно смазать вместе с подшипником. Устанавливать его нужно правой стороной так, чтобы пружина была направлена вниз. После этого установите рейку в корпус и наденьте пластиковую втулку.
Зафиксируйте сальник в нужном положении путем прижимания отверткой его краев. Если необходимо, подтолкните его. Заглушку на сальнике зафиксируйте стопорным кольцом. Нижний сальник оденьте на зубчатый вал. Рулевую рейку нужно максимально точно выставить по центру. Втулку рулевой рейки в автомобиле прикручивайте в том же порядке, что и при снятии. Для этого поворачивайте её, пока не достигните нужной цели. Далее возвращайте детали на место в той же последовательности, что и при снятии.
После ремонта – ставим точки над «і»
После проведения всех работ по замене сальника рулевой рейки, а также ремонту всего механизма нужно сделать развал-схождение. Следует убедиться, не сбился ли он, потому как рулевую рейку вы снимали вместе с рулевыми тягами. Также при необходимости нужно выставить руль, если он имеет сдвиги вправо или влево. Для этого снимите крышку с кнопки сигнала, открутите стопорную гайку и отрегулируйте руль на шлицах.
После этого соберите все в обратном порядке. Производить замену верхнего и нижнего сальника в механическом типе управления гораздо легче, однако и выход рулевой рейки из строя происходит значительно чаще.
Чтобы в дальнейшем рулевой механизм служил вам дольше, нужно вовремя заменять необходимые комплектующие, делать развал и балансировку колес, избегать участков дороги с большими ямами, поддерживать необходимое давление в шинах автомобиля, своевременно менять жидкость для рулевого механизма, при необходимости доливать её. Все эти советы помогут вам в дальнейшем наслаждаться приятным управлением своего авто.
