Самостоятельная замена помпы автомобиля Opel Astra

Водяной насос занимает центральное место в системе охлаждения двигателя. Любые его неисправности могут привести к печальным последствиям и большим финансовым расходам. Поэтому каждый автолюбитель должен знать, как оценить работоспособность помпы и в случае необходимости заменить её на новую.

3 Замена водяного насоса на Opel Astra J

• 3.1 Расположение помпы на Opel Astra J
• 3.2 Необходимые инструменты
• 3.3 Заменя помпы
• 3.4 Видео: замена помпы на автомобиле Opel Astra J

Назначение водяного насоса

Циркуляция любой жидкости в автомобиле осуществляется принудительно. Именно помпа (водяной насос) обеспечивает циркуляцию антифриза в системе охлаждения двигателя.

Водяной насос функционирует вместе с мотором. При запуске двигателя сразу начинается вращение лопастей крыльчатки насоса. Это обеспечивает подачу охлаждающей жидкости к цилиндрам мотора под давлением. Неисправность помпы может привести к перегреву двигателя и заклиниванию подвижных частей и механизмов. В этом случае силовой агрегат может выйти из строя.

Конструктивно помпа представляет собой металлический корпус, внутри которого расположен вал на двух подшипниках с крыльчаткой. Вращение вала происходит за счёт ремня ГРМ.

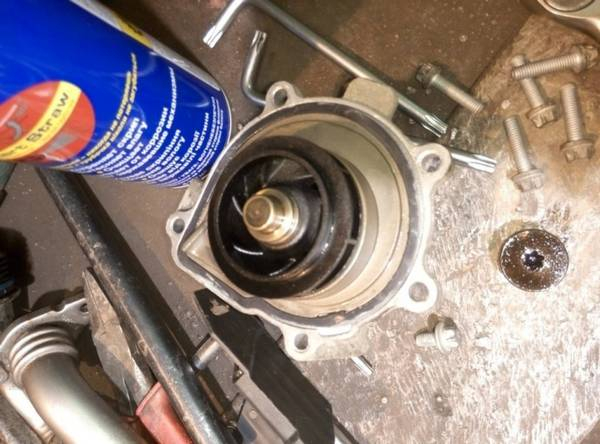

Внутри корпуса помпы находится вал с крыльчаткой

Замена водяного насоса на Opel Astra H

На автомобиле Opel Astra H рекомендуется менять помпу каждые 90 тыс. км пробега. Как правило, на большинстве моделей её меняют одновременно с ремнём ГРМ.

Замена помпы предполагает выполнение следующих операций.

Снятие корпуса воздушного фильтра.

Перед заменой водяного насоса необходимо снять воздушный фильтр в корпусе

Демонтаж ремня ГРМ.

Слив антифриза из системы.

Снятие помпы.

Установка новой помпы.

Заполнение системы свежей охлаждающей жидкостью (ОЖ). В зависимости от модификации двигателя требуется от 5,6 до 7,6 литров антифриза.

Алгоритм замены водяного насоса для каждой модификации двигателя автомобиля Opel Astra H имеет свои особенности. При этом расположение помпы и набор необходимых инструментов одинаковы для всех моделей.

Расположение помпы на Opel Astra H

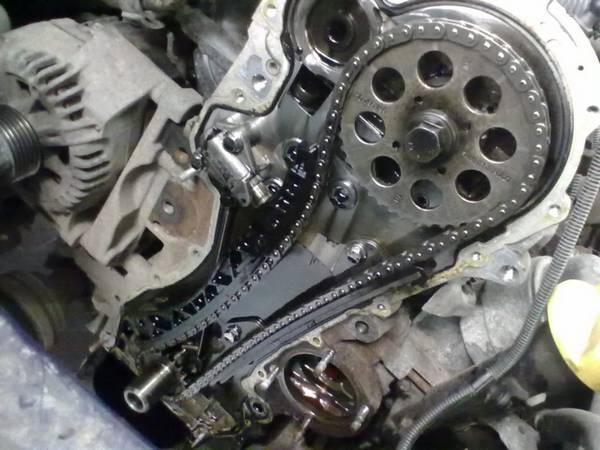

На автомобиле Opel Astra H помпа расположена в системе ГРМ. Дело в том, что вал с крыльчаткой вращается ремнём ГРМ. Поэтому такое размещение оптимально и не требует дополнительных узлов для работы помпы. Более того, это удобно и при замене насоса.

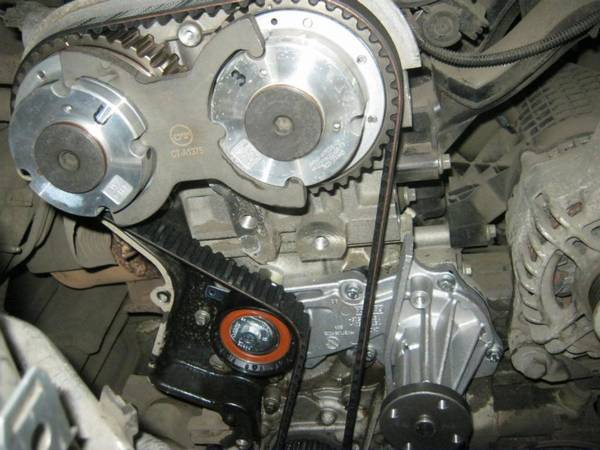

Вал водяного насоса вращается с помощью ГРМ

Необходимые инструменты

Для замены помпы автомобиля Opel Astra H необходимы следующие инструменты:

• бита с наконечником Torx на Т30;
• бита с наконечником Torx на Т45;
• торцевой ключ или головка на 10;
• пассатижи.

Замена помпы на двигателе Z18XER

Особенность этой модели двигателя состоит в том, что водяной насос приводится в действие не ремнём, а зубчатой передачей. При установке нового водяного насоса необязательно загонять машину на эстакаду или снимать правое переднее колесо. На моторах типа Z18XER конструкция ГРМ достаточно проста, чтобы выполнить все процедуры без съёма колеса. Порядок демонтажа старой и установки новой помпы следующий.

В предварительно поставленные пустые ёмкости сливается охлаждающая жидкость — отсоединяются два шланга от расширительного бачка и выкручивается пробка из радиатора.

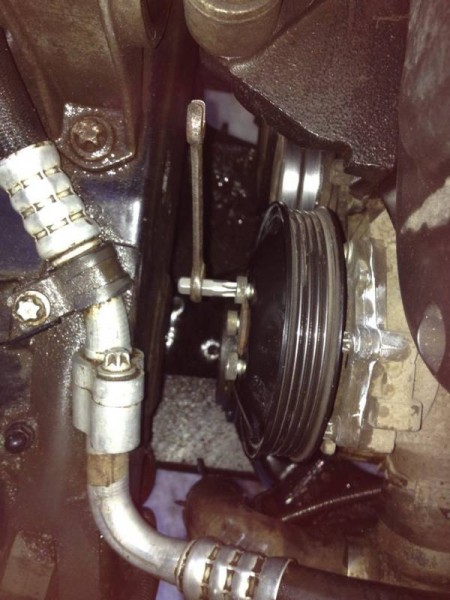

Ослабляется натяжной ролик и со шкива помпы снимается зубчатый ремень.

Ослабляется натяжной ролик и со шкива помпы снимается зубчатый ремень

Откручиваются три болта крепления водяного насоса к блоку цилиндров.

От насоса отсоединяются шланги.

Снимается сама помпа.

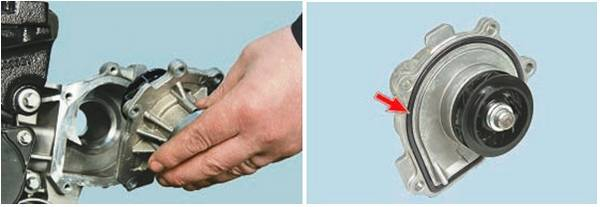

Откручиваются болты крепления и снимается помпа

Тщательно очищается место посадки насоса от пыли, грязи, масла и капель антифриза.

На место посадки, предварительно обрабатанное герметиком, устанавливается новая уплотнительная прокладка. Она меняется при каждой замене насоса, независимо от степени износа.

При установке нового насоса необходимо следить, чтобы прилив масляного насоса вошёл точно в свой паз. После этого затягиваются до упора, но без избыточных усилий, болты крепления помпы.

В систему заливается свежий антифриз.

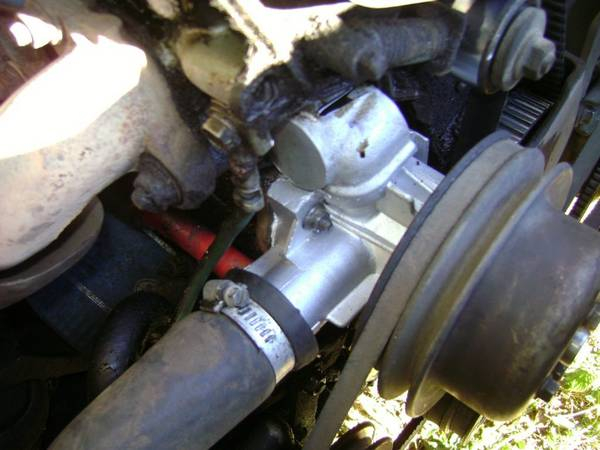

При замене помпы меняются шланги, если они раздулись или на их поверхности образовались трещины

Замена помпы на двигателе Z16XER

Двигатель Z16XER отличается от Z18XER только моделью помпы и ремённой передачей. При замене помпы автомобиля Opel Astra H с таким двигателем работы выполняются в следующем порядке.

Отсоединяется минусовая клемма аккумулятора.

Снимается воздухоочиститель.

Для снятия ремня ГРМ ослабляется натяжной ролик. При этом следует не допускать проворачивания коленвала.

Антифриз сливается из расширительного бачка и корпуса радиатора

Сливается антифриз из расширительного бачка и корпуса радиатора. Из последнего необходимо выкрутить пробку.

От корпуса помпы отсоединяются шланги подачи ОЖ.

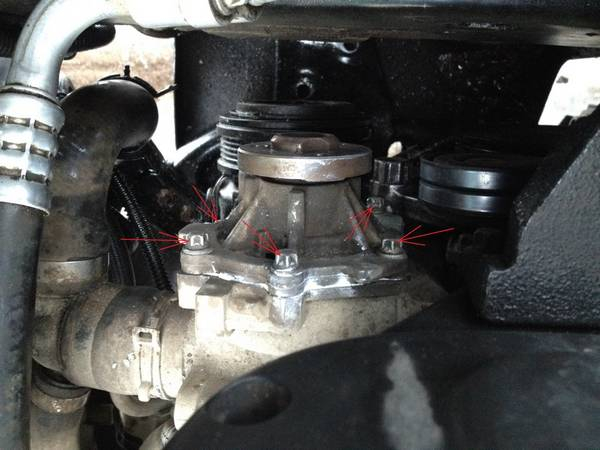

Откручиваются пять болтов крепления насоса к двигателю.

Отворачиваются пять болтов крепления и помпа снимается

Откручиваются три болта крепления насоса к шкиву.

Снимается сама помпа.

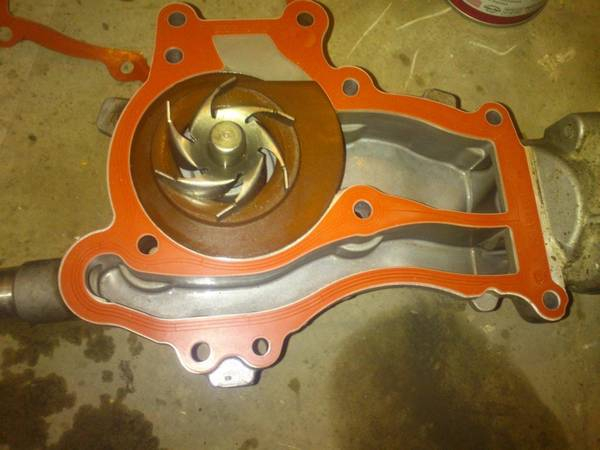

Из гнезда вынимается старая помпа

Место установки помпы очищается от грязи и пыли.

Место для нового насоса и новая уплотнительная прокладка обрабатывается герметиком.

Ставится новый насос и все работы выполняются в обратном порядке.

Замена помпы на двигателе Z14XER

Из всех модификаций автомобиля Opel Astra H наиболее сложно заменить помпу на двигателе Z14XER. Это связано с особенностями ГРМ и системы охлаждения. Для этой модели двигателя помпа меняется следующим образом.

Сливается охлаждающая жидкость.

Снимается правая опора двигателя.

Ремни снимаются таким же образом, как и на других модификациях двигателей.

Болты крепления помпы выкручиваются в произвольном порядке. Однако на двигателе Z14XER болты имеют разную длину, поэтому следует пометить, в какое гнездо должен быть вставлен каждый болт.

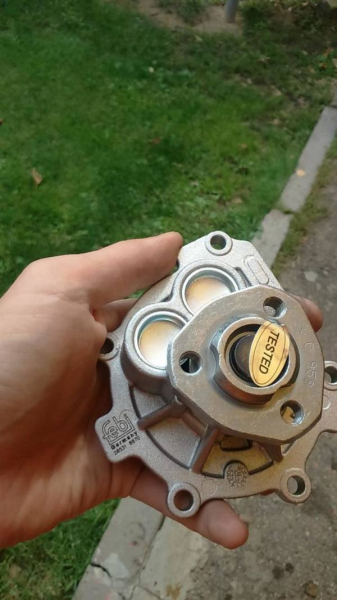

В комплект нового водяного насоса входят новые болты, которые следует использовать при монтаже

Дальнейший порядок снятия и установки новой помпы аналогичен Z16XER.

Видео: замена помпы на автомобиле Opel Astra H

Замена водяного насоса на Opel Astra J

Системы охлаждения двигателя автомобилей Opel Astra H и Opel Astra J имеют ряд небольших отличий, которые следует учитывать при замене водяного насоса.

Расположение помпы на Opel Astra J

На Opel Astra J водяной насос располагается, как и на других моделях Opel Astra, в системе ГРМ. Различие заключается в устройстве самого ГРМ, поэтому замена помпы происходит несколько сложнее.

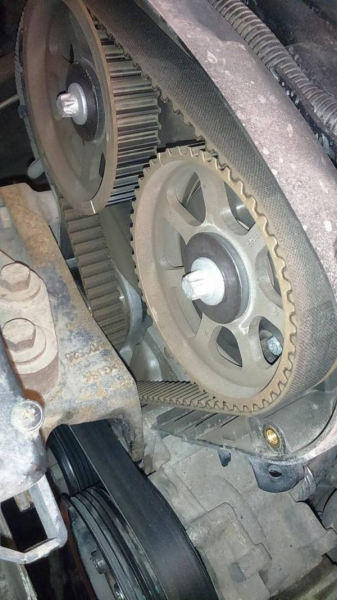

Водяной насос приводится в действие ремнём ГРМ и располагается в системе этого механизма

Необходимые инструменты

При замене водяного насоса Opel Astra J используют следующие инструменты:

• набор головок;
• специальный ключ Torex;
• гаечные ключи;
• шестигранник на 5;
• рожковый ключ на 41;
• удлинитель для ключей;
• силиконовая смазка или герметик;
• жидкость WD-40.

Заменя помпы

Процесс замены помпы на автомобиле Opel Astra J довольно трудоёмок. Однако тщательное следование рекомендациям профессионалов позволит выполнить работу не хуже, чем это сделают в автосервисе.

Отсоединяется провод с минусовой клеммы аккумулятора.

Снимается корпус воздушного фильтра.

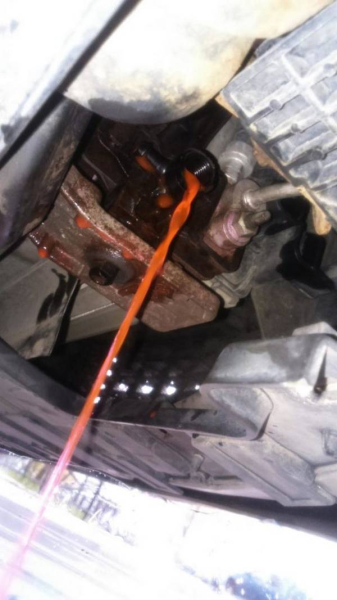

Через специальный патрубок, который находится в нижней части радиаторной коробки, сливается антифриз.

Через патрубок в нижней части радиатора сливается охлаждающая жидкость

Снимается защитный кожух с ремня ГРМ.

Снимается кожух с ремня ГРМ

Подняв домкратом правую часть кузова, снимается правое переднее колесо и убирается в сторону. Под балку кузова ставятся дополнительные упоры.

Вынимаются свечи зажигания.

Коленвал проворачивается до совпадения меток на кожухе и шестерне и фиксируется в этом положении, чтобы после замены не выставлять метки заново.

Для снятия шкива выкручивается главный болт, расположенный на коленвале.

Снимается шкив и ремень ГРМ.

Откручиваются болты крепления водяного насоса, и он вынимается из гнезда.

Место для помпы очищается от грязи, пыли и антифриза.

Устанавливается предварительно обработанная герметиком новая уплотнительная прокладка.

Устанавливается новый насос, и все действия выполняются в обратном порядке.

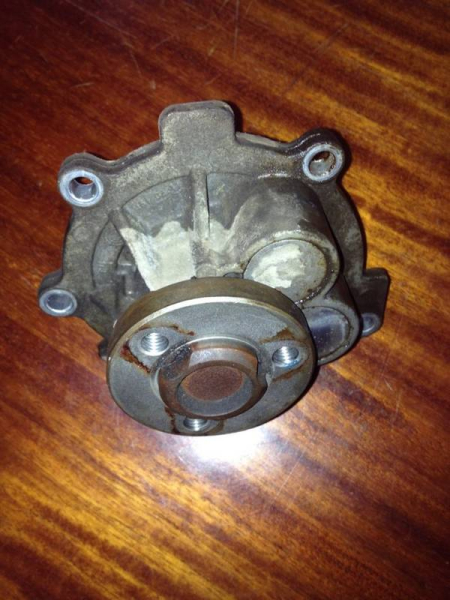

Устанавливается новый водяной насос

Видео: замена помпы на автомобиле Opel Astra J

Таким образом, самостоятельная замена водяного насоса на автомобилях Opel Astra H и Opel Astra J не представляет большой сложности. Стандартный набор инструментов и выполнение рекомендаций профессионалов помогут вам сделать это без особых хлопот. Удачи на дорогах!
