Возвращаем к жизни датчик давления масла на автомобиле КАМАЗ: диагностика, замена, советы

Датчик давления помогает водителю контролировать уровень масла в двигателе автомобиля КАМАЗ. Качественная смазка — это залог бесперебойной работы силового агрегата, поэтому за уровнем масла необходимо тщательно следить. Водителю необходимо знать, как диагностировать работоспособность датчика, а в случае выхода из строя — как осуществить его замену.

2 Диагностика неисправностей

3 Замена датчика

• 3.1 Видео: установка нового ДДМ

Особенности датчика давления масла автомобиля КАМАЗ

В зависимости от комплектации и года выпуска на автомобилях КАМАЗ может быть установлен механический или электронный датчик давления масла. В любом случае он расположен рядом с силовым агрегатом — на кронштейне масляных фильтров.

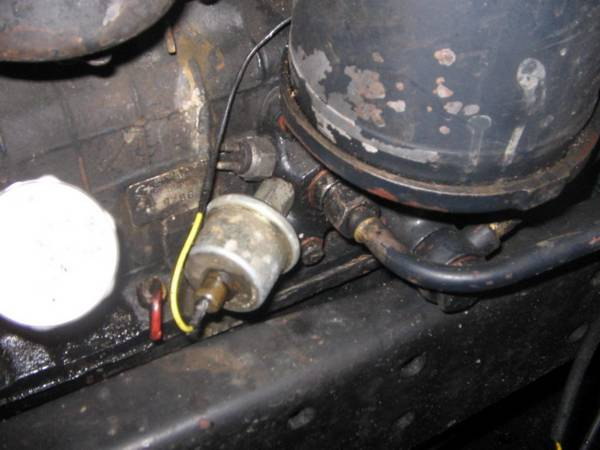

ДДМ на автомобиле КАМАЗ установлен рядом с двигателем

Конструкция и принцип работы

Конструкция электронного устройства чрезвычайно проста. Он состоит из четырёх элементов:

• защитный корпус;
• мембрана;
• толкатель;
• цепь контактов.

При давлении масла на мембрану, она приводит в действие толкатель, который размыкает контакты в сети

При давлении масла на мембрану, последняя изгибается и приводит в действие толкатель, который, в свою очередь, размыкает контакты в сети. Если давление на мембрану недостаточное, толкатель останется на месте, а контакты замкнутся и подадут сигнал на панель приборов в кабине автомобиля.

Механический вариант имеет более сложную конструкцию, основу которой составляет нихромовая обмотка и ползунок. Обмотка взаимодействует с ползунком, который определяет уровень давления и через электрическую цепь передаёт данные в кабину водителя.

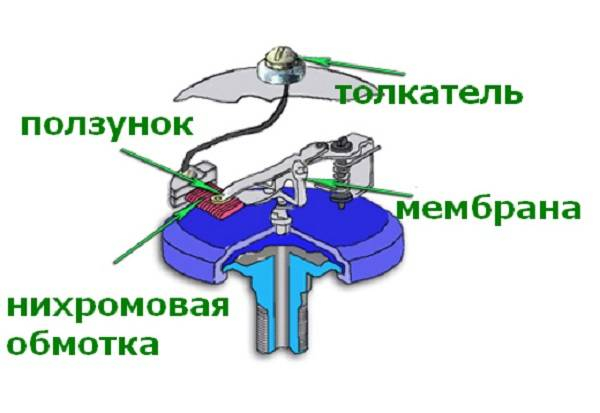

Механический датчик давления масла автомобиля КАМАЗ имеет более сложную конструкцию

Какие должны быть показания

Штатные ДДМ автомобиля КАМАЗ изготовлены в соответствии с ГОСТ 3940–84. Согласно ГОСТу датчик должен иметь следующие характеристики:

• напряжение однопроводной цепи — 12 В;
• сила тока — 0.4 А;
• сочетаемость с реле типа РС509 или ЗС503;
• минимальное давление на холостых оборотах — 0.7 атм;
• максимально допустимое давление на высоких оборотах — 5–5.5 атм.

Диагностика неисправностей

Если на панели приборов загорелось лампочка в виде маслёнки — нужно проверить датчик на работоспособность. Если это произошло во время движения, следует немедленно остановиться и выполнить следующие действия.

Заглушите двигатель и поднимите капот.

Осмотрите двигатель со всех сторон на предмет выявления свежих масляных пятен и повреждений на картере.

Если пробит картер, повреждение залейте герметиком. Если нет герметика, используйте подручные материалы — кусок резины, тряпку или даже изоленту. Этого будет достаточно, чтобы доехать до гаража или СТО.

Масляным щупом проверьте уровень масла в двигателе. Если уровень ниже минимально допустимого — долейте масла.

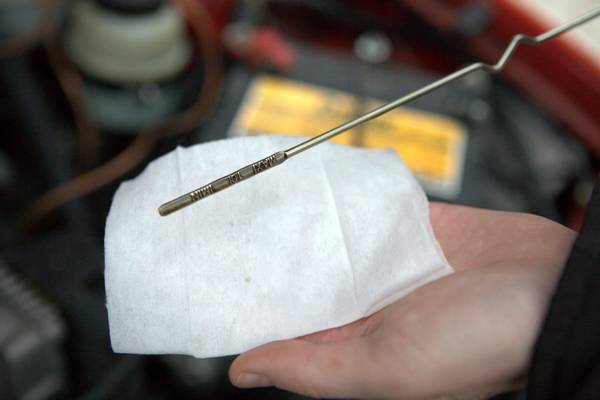

Определите уровень масла в двигателе масляным щупом

Запустите двигатель. Если лампочка индикатора давления масла погасла, причиной её загорания было снижение уровня смазки. Если лампочка продолжает гореть, продолжайте диагностику.

На место датчика давления подсоедините обычный механический манометр. Если на холостом ходу он покажет значение выше 0.7 кг/см, которое с увеличением оборотов будет плавно расти, неисправен именно датчик.

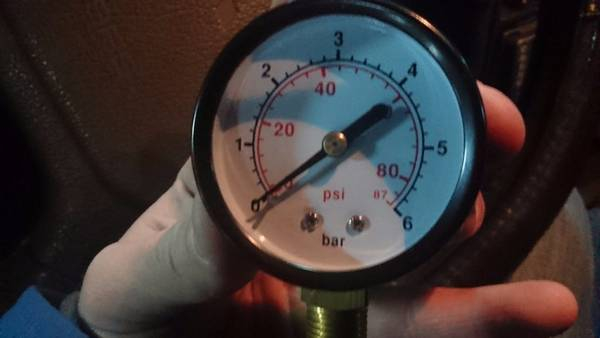

На место датчика вставьте обычный механический манометр

Дальнейшая диагностика в дорожных условиях невозможна. Отбуксируйте ваш КАМАЗ на ближайшую станцию технического обслуживания.

Замена датчика

Благодаря удобному расположению, замена датчика давления масла на автомобиле КАМАЗ довольно проста. Порядок действий при этом следующий.

При выключенном зажигании откройте капот.

Отсоедините от неисправного датчика шланг и снимите его с кронштейна.

Обработайте гнездо силиконовым герметиком и установите в него новый прибор.

Прикрутите шланг, предварительно обработав место присоединения герметиком.

Соедините манометр со шлангом. Если вы установили электронный датчик, указатель можно подключить к новому устройству через старый разъём.

Видео: установка нового ДДМ

Постоянный контроль уровня масла в двигателе чрезвычайно важен для успешной эксплуатации автомобиля. Это позволит избежать серьёзных неприятностей, сопряжённых с простоем машины и капитальным ремонтом двигателя. Диагностика неисправности и замена датчика давления масла в автомобилях КАМАЗ довольно проста. Сделать ряд несложных операций сможет даже неопытный водитель.
