Делаем автоматическое включение ближнего света фар своими руками

Далее, нам необходимо:

Вынуть выключатель габаритов (крайний слева блок выключателей).

Отключить плюсовой провод от колодки клавиш отвечающей за работу ближнего света (обычно это зеленый двойной провод) и подключить его к реле.

В плюсовой провод, который идет к выключателю печки, необходимо врезать дополнительный провод и тоже подключить его к реле.

Подвести к реле провод, который питает сами фары.

Кинуть проводок на минус (на корпус).

Соединения можно пропаять, но для полноценной работы хватит и обычной заизолированной скрутки. В итоге, автоматическое включение ближнего света фар будет работать, как только вы включите зажигание.

Однако такой способ считается не самым экономичным, так как фары начинают работать сразу, что не очень актуально в зимнее время, когда двигатель необходимо прогревать или при ремонте автомобиля.

Чтобы избежать таких неудобств, можно немного усложнить схему, чтобы ближний свет отключался во время стоянки, независимо от работающего или неработающего зажигания.

Автоматическое включение фар после запуска двигателя

Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.

Способ 1: Подключение к датчику давления масла

Для осуществления такого подключения потребуется:

• реле;
• транзистор (2 штуки);
• провода;
• микросхема К561ТП1.

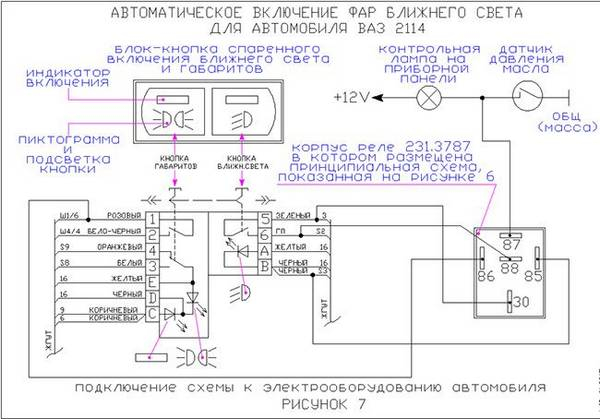

Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор. В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели. В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.

В этом случае управлять фарами можно также в ручном режиме, если применить параллельное подключение. Для того чтобы задать время отключения и включения фар достаточно подобрать сопротивление на плате. Чем этот параметр будет выше, тем через больший отрезок времени фары включатся и отключатся.

Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).

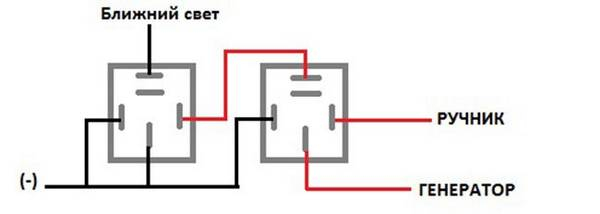

Способ 2: Подключение к ручнику

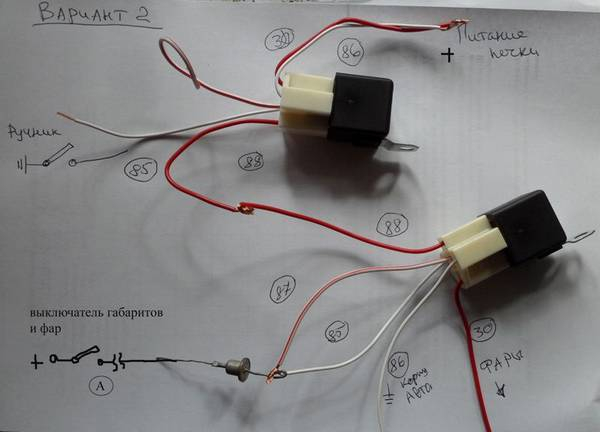

Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.

Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.

В заключении

Все эти способы занимают минимум времени и денежных вложений, а результат избавляет от многих неприятностей. Автоматизация процесса включения фар не требует особых навыков в электрике, поэтому вы справитесь с таким подключением самостоятельно без лишних проблем.
