Однажды, в самое неподходящее время, когда за окном наступила настоящая русская зима с температурой под ?30, брелок автомобильной сигнализации выдает сообщение о том, что автозапуск с целью прогрева двигателя не работает. Ситуация довольно обыденная, причиной чаще всего является выход из строя температурного датчика сигнализации.
Что делать, если не хочется тратить деньги на новый, рассказывается ниже. Статья может представлять интерес для автовладельцев, устанавливающих сигнализацию собственными силами.
Датчик температуры: назначение и место установки
Содержание статьи:
К функциям автомобильных сигнализаций относятся, среди прочих:
- Контроль температуры внутри салона или моторного отсека с отображением показаний на индикаторе брелка. При наличии дистанционного пуска водитель может по своему желанию запустить и прогреть двигатель.
- Автоматический запуск двигателя для прогрева его в зимнее время. Когда температура опустится ниже установленной величины, включается стартер, и мотор прогревается в течение запрограммированного времени. Например, при установленном пороге включения ?10°C и забортной температуре ?30, за ночь двигатель пускается всего 2 раза. Этого вполне достаточно, чтобы утренний запуск прошел без трудностей.
Для выполнения этих функций и требуется дополнительный температурный датчик.
В некоторых сигнализациях, к примеру, SCHER-KHAN, автозапуск осуществляется не по температуре двигателя, а по времени. Поэтому и датчика на двигателе здесь не предусмотрено. Зато имеется возможность установить дополнительный температурный датчик в салон (в комплект сигнализации не входит).
Другие бренды имеют в своем составе дополнительные датчики для установки на двигатель (STARLINE, ALLIGATOR, TOMAHAWK). Поэтому такие сигнализации обладают возможностью автозапуска, как по времени, так и по температуре.
Наиболее целесообразным является вариант с датчиком, установленным на двигателе. В этом случае измеряемый параметр более соответствует цели — автозапуск двигателя по температуре. Установка в салоне нужна для создания комфорта водителю и пассажирам (для предварительного прогрева салона).
Изготовление самодельного датчика
Итак, штатный датчик сгорел, прибрести новый по каким-либо причинам не получается. Например, не можете найти его отдельно (сигнализация продается только в комплекте). Если он иногда и встречается в продаже, то цена его может достигать одной — полутора тысяч рублей.
Другая ситуация: функция автозапуска до этого не использовалась, а появилось желание ее осуществить. Те, кто умеет пользоваться паяльником, могут легко сделать дефицитную запчасть своими силами.
Что требуется, чтобы изготовить датчик температуры двигателя для сигнализации:
- сопротивление на 1,5 кОм;
- терморезистор 10 кОм;
- конденсатор емкостью 0,1 мкФ.

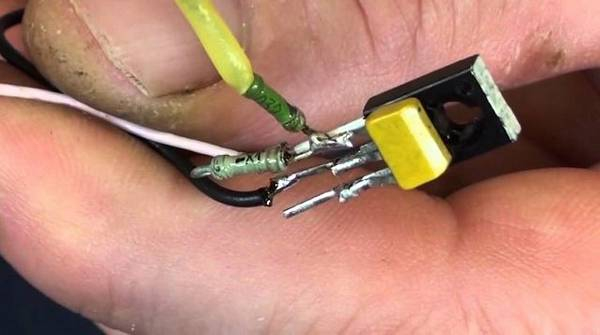

Последовательно соединяют терморезистор и сопротивление, откусив с помощью кусачек его ножки до 2 — 3-х см. Затем на сопротивление надевают отрезок термоусадочной трубки. К получившемуся элементу добавляют параллельно конденсатор, и датчик готов. Припаивают два одножильных провода и защищают их дополнительно термоусадкой.
Внимание: чтобы не ошибиться с длиной проводки, необходимо заранее определиться с местом подключения к сигнализации.
Учитывая копеечную стоимость радиодеталей, поделка обойдется не дороже 150-ти рублей, то есть на порядок дешевле покупного изделия.
Установка на двигатель
Сделать датчик для сигнализации своими руками — это еще полдела. Нужно правильно его установить и подключить к системе. Чтобы терморезистор как можно точнее показывал температуру двигателя, самое лучшее место для него — блок цилиндров.
Последний остывает позднее всех других деталей, поэтому сигнал на включение стартера будет поступать своевременно. При другом расположении система ошибочно считает, что двигатель уже остыл, будет пускать его чаще, что ведет к перерасходу топлива.
Свой датчик проще всего закрепить на патрубке термостата или радиатора охлаждения. В первом случае он будет показывать более реальную температуру, во втором — проще подключить в параллель с датчиком закрывания капота. Способ закрепления — одинаковый:
- приложить самоделку терморезистором к металлической поверхности патрубка;
- зафиксировать его с помощью изоленты;
- снаружи утеплить теплоизолирующим материалом с фиксацией той же изолентой.

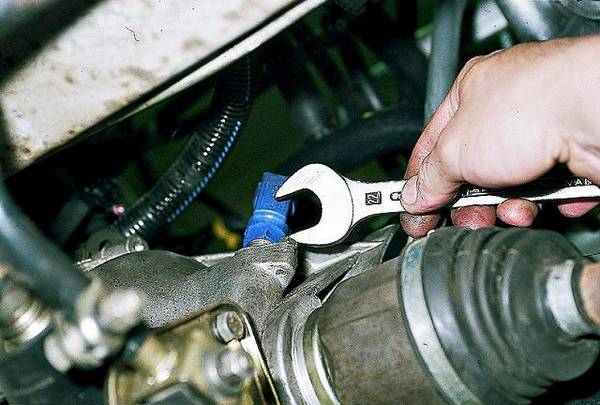

Фирменный датчик следует устанавливать на любой металлической детали двигателя (блок цилиндров, головка блока, крышка клапанной коробки), где имеется выступающая шпилька с резьбой М6. Если таковых не найдется, можно сделать переходную деталь и закрепить ее в глухое резьбовое отверстия рым-болта.

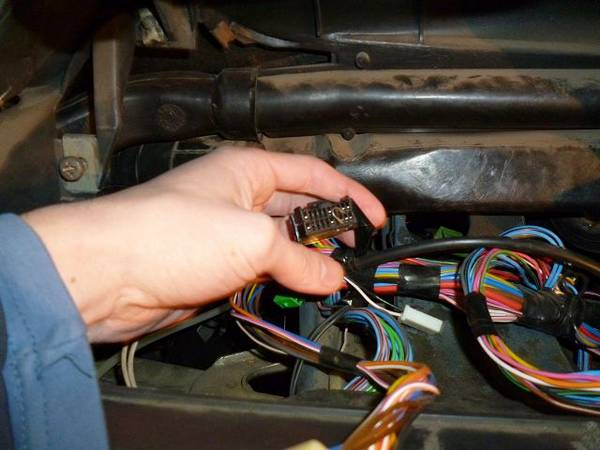

Подключение к сигнализации
Обычно в руководстве на автомобильную сигнализацию приводятся указания о подключении всех датчиков, в том числе и температурного. К примеру, в системах TOMAHAWK и STARLINE один провод подключается к оранжево-серому проводу блока управления. В ALLIGATOR — к черно-зеленому. Другой конец всегда крепится к массе. Практически это равносильно подключению параллельно капотному датчику, что на практике чаще всего и делают.
Совет: укладку проводов в подкапотном пространстве необходимо производить так, чтобы они не болтались, а были надежно зафиксированы на окружающих деталях с помощью изоленты или установочных клипс.
От правильно выбранного места расположения дополнительного температурного датчика зависит корректная работа сигнализации с автозапуском. Изготовленный своими руками терморезистор обойдется в разы дешевле покупного изделия, а создатель почувствует гордость за результаты своего труда.
