Когда двигатель машины вдруг начинает «троить», автовладелец думает о чём угодно, но только не о неполадках с высоковольтными проводами. А между тем, они могут доставить массу неприятностей. О том, как самостоятельно проверить исправность высоковольтных проводов автомобиля, мы и поговорим в данной статье.
- 4 Как проверить ВВ
- 5 Повреждённый провод найден. Что теперь?
Зачем в авто нужны высоковольтные провода
Содержание статьи:

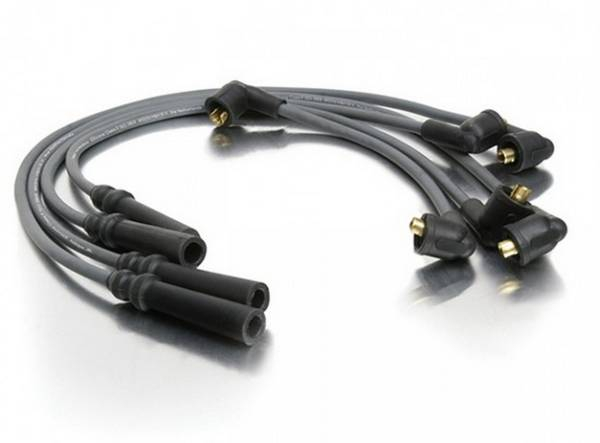

Высоковольтные провода автомобиля ВАЗ 2109
Именно по ним напряжение подаётся с катушки зажигания на свечи зажигания. Возникшая на свече искра поджигает топливно-воздушную смесь в камере сгорания двигателя, в результате чего поршни двигаются.
Устроен высоковольтный провод (далее ВВ) просто: это металлическая токопроводящая жила, покрытая изоляцией, на концах которой имеются пластмассовые колпачки с металлическими контактами (в некоторых случаях токопроводящая жила может быть и силиконовой). Также ВВ-провода могут называть бронепроводами.
Признаки неисправности ВВ в автомобиле
Самый распространённый признак — сбои в работе различных датчиков машины. Датчики выдают неверные показания, хотя видимых причин для этого нет.
Второй признак неисправности — сбои в работе двигателя (машина идёт рывками, двигатель при наборе скорости начинает «троить»).
Всё это говорит о том, что один или несколько высоковольтных проводов повреждены.
Виды повреждений и неполадок
- Обрыв токопроводящих жил в высоковольтных проводах.
- Повреждение изоляции провода. Иногда достаточно одной случайной царапины на изоляции для того, чтобы возникла утечка тока, способная вызвать неполадки.
- Токопроводящая жила окислена. Это повреждение — прямое следствие разорванной изоляции, из-за чего на жилу попадает влага.
- Высокое сопротивление проводов. Здесь вина лежит на производителе (как вариант, виноват может быть и сам автовладелец, установивший себе провода от автомобиля другой марки).
- Плохие контакты. Они в колпачках проводов со временем изнашиваются и перестают плотно прилегать к свечам (либо к контактам на катушке зажигания).
Все перечисленные повреждения могут привести к возникновению искр и «паразитных» электромагнитных импульсов, которые будут мешать нормальной работе датчиков автомобиля.
Кроме того, если токопроводящая жила сломана, напряжение на свечу будет подаваться несвоевременно. Это приведёт к тому, что топливно-воздушная смесь в камере сгорания будет загораться поздно, и один из цилиндров двигателя всё время будет «опаздывать», то есть синхронность работы цилиндров нарушится.
Как проверить ВВ
Визуальный осмотр
- Следует осмотреть все провода на предмет видимых повреждений (царапин на изоляции, сильных перегибов, сколов и трещин на контактных колпачках и т. д.)
- Также нужно убедиться в том, что нигде нет пробоев (то есть провод нигде не замыкает и искры нигде не проскакивают). Делать такой осмотр лучше в темноте, так что надо закрыть входную дверь в гараже и выключить свет.
- Если высоковольтный провод не сломан и пробоев нет, можно попробовать им воспользоваться, чтобы понять, цел ли он внутри. Один его конец зачищается и им замыкается «масса» (то есть провод прикладывается к корпусу авто). Вторым концом провода водим по другим деталям, контактным колпачкам, стыкам. Если на каком-либо участке есть повреждение, то возникнет пробой (эту процедуру также лучше проводить в темноте).
Проверка с помощью мультиметра
Если при визуальном осмотре выявить неисправность не удалось, воспользуемся мультиметром. С его помощью можно измерить сопротивление каждого высоковольтного провода.
Мультиметр, установлен в режим омметра

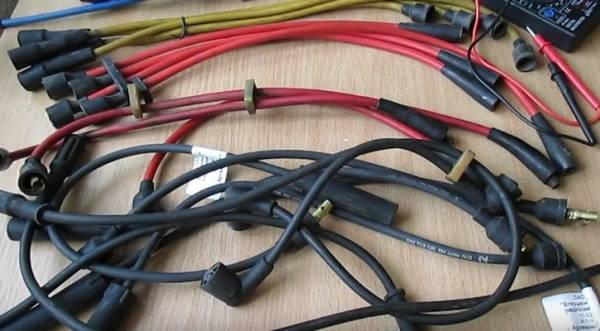

Высоковольтные провода, отсоединенные от свечных контактов и контактов на катушке

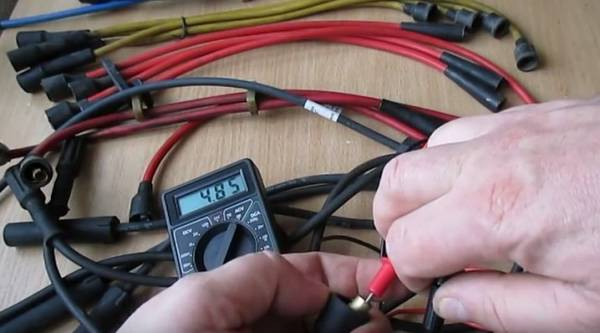

Сопротивление высоковольтного провода — 4.8 кОм, провод исправен
Для того чтобы верно оценить показания тестера, следует точно знать сопротивление высоковольтных проводов своего автомобиля (это сопротивление указывается на упаковке, как вариант, сопротивление может быть указано прямо на изоляции каждого провода).
Если высоковольтный провод цел, сопротивление, показываемое мультиметром, варьируется в интервале с 3.5 до 10 кОм (какая это будет цифра — зависит от марки провода, от материала сердечника и от его длины). Если же на мультиметре виден ноль, то это явный признак того, что токопроводящая жила сломана (хотя снаружи этого может быть не видно и провод выглядит целым).
Видео по проверке тестером
[embedyt] http://www.youtube.com/watch?v=qbis4bclsI8[/embedyt]
Повреждённый провод найден. Что теперь?
Если проверка показала, что разорвана токопроводящая жила, а изоляция высоковольтного провода цела, то самый разумный вариант — приобрести новый провод. Если жила провода цела, а пострадала только изоляция, то можно воспользоваться изолентой (это актуально, если повреждение обнаружилось в дороге). Но нужно понимать, что изолента это только временная мера, позволяющая доехать до дома. После этого автовладельцу всё равно придётся идти в магазин за новыми проводами.
Как видно из статьи, проверить исправность высоковольтных проводов может даже начинающий автолюбитель, поскольку ничего сложного в этом нет. Главное – запастись терпением, качественным мультиметром и знать паспортное сопротивление высоковольтных проводов в своей машине.
