Автоприцеп в дальней дороге путешественникам необходим, он позволяет взять с собой все необходимые вещи, а их может оказаться немало. Автоприцепы промышленного производства представлены в широком ассортименте, но у них есть один существенный недостаток – достаточно высокая цена.
- 1 Материал для автоприцепа
- 2 Прицеп для легкового автомобиля своими руками: составление чертежа
- 3 Типы автоприцепов, собранных своими руками
- 4 Стоимость промышленного автомобильного прицепа для легкового авто
- 5 Инструмент для изготовления самодельного автоприцепа
- 6 Сборка автоприцепа своими руками
- 7 Легковой прицеп своими руками самосвального типа
- 8 Фаркопы для автомобилей
- 9 Оформление самодельного автоприцепа в ГИБДД
- 10 Прицепы для легковых автомобилей своими руками: видео
Чтобы сэкономить, можно изготовить прицеп для легкового автомобиля своими руками, для этого понадобится составить чертеж, приобрести необходимый материал, иметь в наличии инструменты для изготовления.
Материал для автоприцепа
Содержание статьи:
Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:
- колеса и рессоры от старого авто, разобранного на запчасти;
- куски листового железа;
- швеллер или уголок;
- различный крепеж (гайки, болты);
- куски автомобильной электропроводки.
Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.
Прицеп для легкового автомобиля своими руками: составление чертежа
Когда собран весь необходимый материал, можно приступать к составлению чертежа. Самому расчертить на бумаге эскиз будущего изделия не слишком просто, поэтому для облегчения задачи можно за основу взять готовый чертеж из интернета, по ходу создания конструкции внести в него свои корректировки. Еще автовладельцу следует помнить, что самоделку придется регистрировать в ГИБДД, и важно отметить, что сцепное устройство может здесь применяться только заводского изготовления.
Например, образцом будущего автоприцепа может послужить чертеж АП «Жигули», если сам автомобиль по свои габаритам и грузоподъемности схож с этой моделью авто. Любой автомобильный прицеп состоит из следующих основных частей:
- кузова;
- рамы;
- дышла;
- сцепного устройства.
В любом случае рама должна быть жесткой, поэтому она изготавливается из прочной стали. Как правило, кузов изготавливается тоже из черного металла, но он также бывает алюминиевым или деревянным.
Типы автоприцепов, собранных своими руками

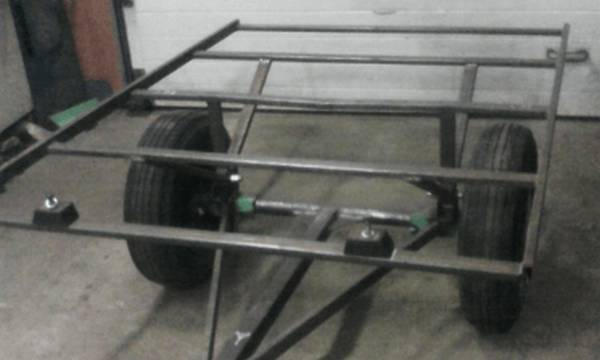

Самодельный прицеп для легкового авто обычно имеет одну ось, но он может быть и двухосным. Основные преимущества двухосного автоприцепа, это:
- устойчивость на дороге;
- большая грузоподъемность.
Но у двухосной конструкции есть свои недостатки, такой автоприцеп:
- сложнее управляется, особенно при ручном маневрировании;
- достаточно много весит;
- менее мобильный.
При изготовлении самоделки следует учитывать, что одноосный АП должен рассчитываться на перевозимый груз весом не более 750 кг. Еще в правилах эксплуатации авто с прицепами указано, что нагрузка на одно колесо не может превышать 700 кг.
Автоприцепы различаются по типу использования:
- общего назначения, для перевозки грузов;
- туристические (автодома);
- коммерческие;
- для перевозки катеров и яхт;
- спецназначения.
Прицепы нередко комплектуются тентом, также у автотуристов популярны автодома, которые очень удобны в дальних путешествиях. Правда, для перевозки такой конструкции легковой автомобиль должен обладать достаточной грузоподъемностью, для буксирования хорошо подходят кроссоверы и внедорожники.
Стоимость промышленного автомобильного прицепа для легкового авто
Промышленные автоприцепы имеют различную стоимость, цена зависит:
- от сложности изготовления;
- габаритов;
- качества используемых материалов;
- типа (назначения);
- комплектации.

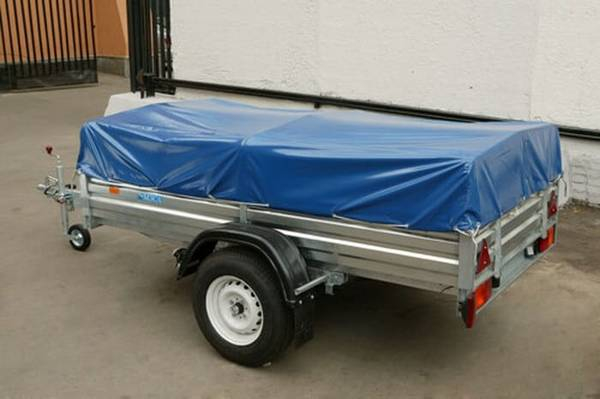

Самый простой АП общего назначения по стоимости будет наиболее дешевым, например, купить прицеп модели ЛАВ-81011 от компании «Вектор» можно в среднем за 40 тысяч рублей. Характеристики у этой конструкции следующие:
- собственная масса – 175 кг;
- вес перевозимого груза – 525 кг;
- максимальная масса груженого АП – 700 кг.
Автоприцеп имеет габариты 2,9/ 1,6/ 1,28 м (длина/ ширина/ высота), обладает весьма неплохим клиренсом в 167 мм. ЛАВ-81011 комплектуется тентом, его высота составляет 0,45 м. Борта кузова у этой модели могут откидываться или полностью сниматься, существуют две модификации.

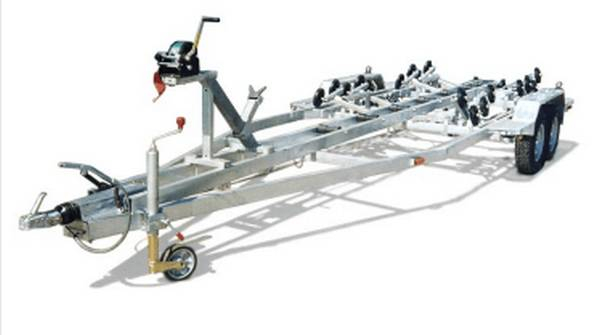

Прицепы есть и намного дороже, допустим, автоприцеп для перевозки катеров стоит в среднем от 200 до 350 тыс. рублей.
Инструмент для изготовления самодельного автоприцепа
Для изготовления самоделки в первую очередь конструкторы применяют сварку, есть такие автомобилисты, которые только ей и пользуются. С помощью газосварки можно не только сварить детали конструкции, но также и отрезать резаком куски металла нужного размера.
Еще при сборке самодельной конструкции часто используется:
- углошлифовальная машина (болгарка);
- автомобильный инструмент (гаечные и накидные ключи, головки с воротком и удлинителями).
Сборка автоприцепа своими руками

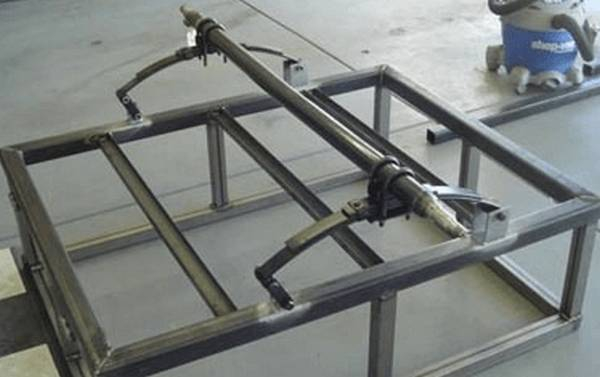

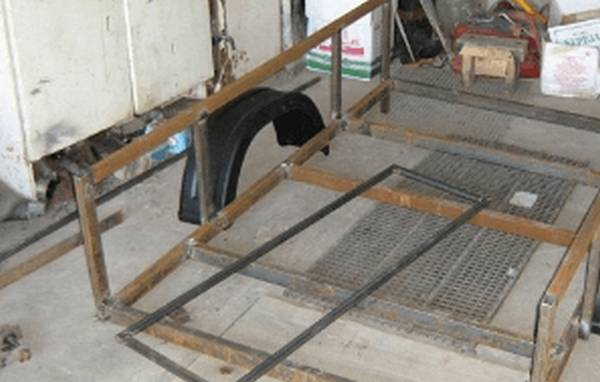

Составив чертеж, в первую очередь самодельщики приступают к изготовлению рамы. Для ее сборки очень часто применяется стальной швеллер, чтобы металл хорошо выдерживал нагрузки, сечение его должно быть не меньше 25х50 мм. Также каркас нередко изготавливают из металлической трубы, но со швеллером работать удобнее.
Металлопрокат сначала нарезают по размерам, указанным в чертеже, затем отрезки швеллерного профиля между собой сваривают. После сварки основного корпуса остов следует усилить дополнительными ребрами жесткости, иначе конструкция будет ненадежной.
Если планируется создать прицеп на рессорах, к раме следует приварить кронштейны. Рессоры будут крепиться к рамному основанию болтами и гайками, а ось с рессорами соединяться с помощью стремянок. Кронштейны приваривают с небольшим смещением к задней части конструкции, так обеспечивается наибольшая устойчивость самодельного прицепа.
Дальше к каркасу следует приварить дышло, а на его конце смонтировать прицепное устройство. Если узел соединения прицепа с авто сделать слишком длинным, управлять автоприцепом будет не слишком удобно, особенно сложно будет совершать маневры задним ходом. Приваривать дышло необходимо строго по центру, иначе прицеп будет уводить в сторону. Еще для одноосной конструкции необходимо распределить вес так, чтобы основная нагрузка пустого АП приходилась приблизительно на центр. Если «задок» тележки будет тяжелее, возрастет усилие на сцепное устройство, и оно будет находиться в постоянном напряжении.

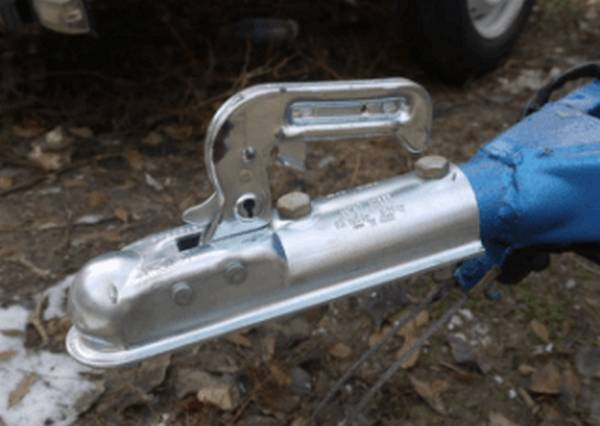

На конце соединяющего узла устанавливается часть сцепного устройства, фаркоп может крепиться на дышле жестко с помощью сварки, или болтами и гайками.
Дальше следует заняться кузовом, проще всего его сделать из фанеры или дерева. Фанерный пол к основанию прикручивают болтами и гайками, борта лучше сделать из более прочного материала – дерева или листового железа. Также не будет лишним обить пол листами железа, фанера может быстро исцарапаться и прийти в негодность.
Но на этом сборка прицепа не заканчивается, еще необходимо установить задние фонари, подсоединить проводку. Двухосные автоприцепы нередко оснащаются тормозами, тормозная система делает управление транспортным средством проще. Особенно актуальна установка тормозов на прицеп для перевозки тяжелых грузов, весом более 1400 кг.
Легковой прицеп своими руками самосвального типа

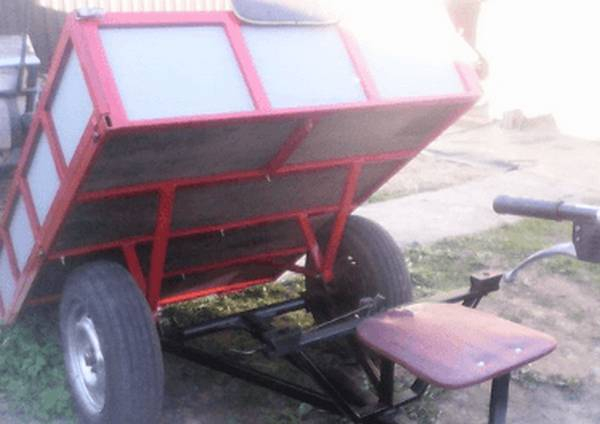

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.
Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.
Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.
Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались.
Фаркопы для автомобилей
Чтобы соединить автоприцеп с кузовом автомобиля, на автомашину нужно установить фаркоп. Тягово-сцепное устройство (ТСУ) для авто состоит из частей:
- шарнира с крюком;
- силовой балки;
- розетки для подсоединения проводов.

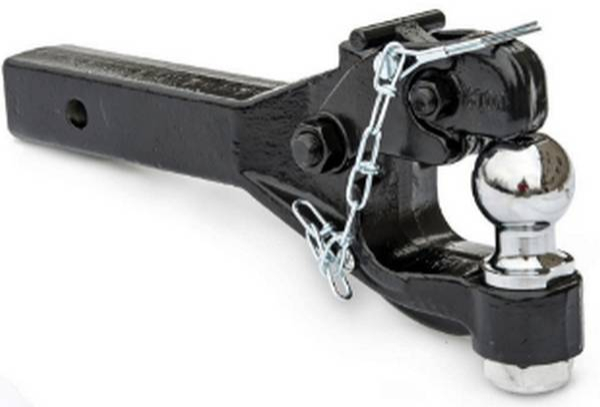

Промышленностью выпускаются фаркопы различной конструкции, есть ТСУ, в которых крюк приваривается к балке сваркой, и вместе с шарниром он представляет собой единую, монолитную конструкцию. Но чаще производятся шарниры со съемным крюком, и этот вариант устройства имеет преимущество – в случае повреждения сцепного соединения или износа шара соединительную муфту всегда можно заменить.

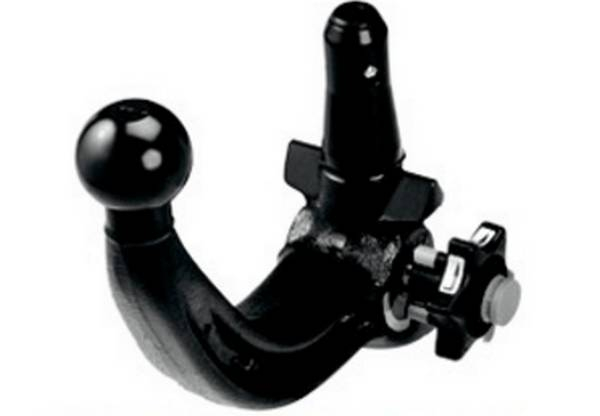

Также существуют ТСУ, где шар с крюка может сниматься, и его можно менять отдельно. Многие фаркопы оснащены предохранительным устройством, препятствующим полной потери соединения авто с прицепом, оно необходимо для подстраховки.
Оформление самодельного автоприцепа в ГИБДД
Любой самодельный автомобильный прицеп обязательно должен пройти регистрацию в ГИБДД, для этого нужно предоставить:
- товарные и кассовые чеки на узлы и детали, купленные для сборки самодельной конструкции;
- четыре фото 10 на 15, снимки должны быть со всех сторон прицепа;
- личный паспорт;
- заявление о постановке на учет;
- квитанции об оплате госпошлин.
После оформления на автоприцеп выдаются госномера, техосмотр на АП с грузоподъемностью до 3,5 т не нужен, если прицеп принадлежит частному лицу.
