Шиномонтажный станок своими руками

Пробитое колесо при наличии неотремонтированной вовремя запаски способствует возникновению желания сделать шиномонтаж своими руками. Но для того чтобы это можно было осуществить, необходимо иметь соответствующие инструменты, а главное, навыки. Чтобы сделать в дороге шиномонтаж своими руками, необходимо иметь 2 монтажные лопатки, а также приспособление для отрыва прилипшей покрышки от диска (многие используют для этого небольшой отрезок стального уголка с кувалдой). Но намного удобнее это можно сделать при помощи домкрата и буксировочного троса.

Ремонт колеса в дороге

• Снимете колесо, очистите его от грязи.
• Выпустите из колеса воздух, положите ниппелем вверх.
• Пропустите буксировочный трос через отверстие в диске.
• Поставьте домкрат на боковину шины как можно ближе к ободу. Если резина с камерой, не ставьте домкрат напротив штуцера, иначе есть риск оторвать его от камеры.
• Накиньте трос на кронштейн или площадку для подъема домкрата, зафиксируйте концы троса между собой.
• Вращайте рукоять привода домкрата так, чтобы он тянул трос вверх, а основание, упираясь в боковину шины, смещало посадочное кольцо вниз.
• Как только эта сторона шины отделится от диска, переходите к следующей операции.

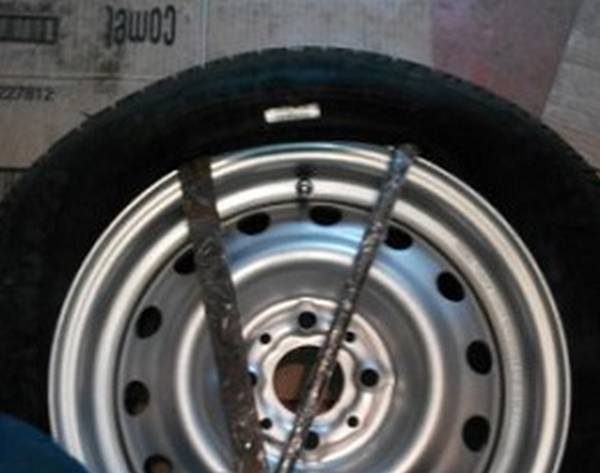

• Если вам нужно только отремонтировать или поменять камеру, тогда действуя двумя монтажками поочередно, поднимите боковину шины около штуцера на край обода.
• Втолкните штуцер внутрь, после чего выньте камеру испод покрышки.
• Выньте из исправной камеры ниппель, выдавите из нее воздух.
• Для установки исправной камеры отогните боковину шины и вставьте штуцер изнутри в предназначенное для него отверстие, после чего поместите камеру под покрышку.
• Чтобы не пробить камеру монтировкой при установке шины, слегка подкачайте ее, не вставляя ниппеля.
• После забортовки ставьте ниппель в штуцер. Накачивайте и устанавливайте колесо на место.

Описанный выше способ ремонта в пути подойдет лишь для крайнего случая. Например, если поблизости нет шиномонтажной мастерской. Однако если вы решили всегда делать шиномонтаж своими руками, то вам лучше иметь в гараже полноценный шиномонтажный комплект, который при желании можно сделать самому. Мало того что он поможет вам весной и осенью избежать очередей в шиномонтажную мастерскую, так еще и сэкономит вам денег.

Делаем шиномонтажный комплект

В нашем случае комплект состоит из двух приспособлений: собственно шиномонтажного станка и устройства отбивки борта, объединенных в одно.

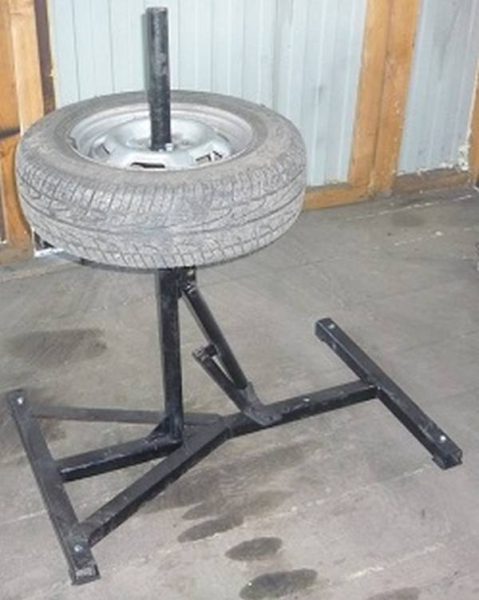

Низ рамы станка Н-образный 90?60 см делается из стальной трубы прямоугольного сечения. К перемычке в 30 см от края под прямым углом приваривается двухдюймовая труба круглого сечения высотой около полутора метров, место сварки усиливается косынками в форме прямоугольных треугольников толщиной 5 мм. На трубу для крепления колеса надевается старая ступица и приваривается к ней. Высота установки ступицы подбирается под рост человека так, чтобы лежащее на ней колесо было приблизительно по пояс. Труба должна возвышаться над баллоном не меньше чем на 30 см и не мешать работе. Несколько ниже ступицы приварите кронштейн для крепления устройства отбивки борта, который можно сделать из фрагмента стального листа толщиной 4–5 мм, просверлив в нем отверстие под болт.

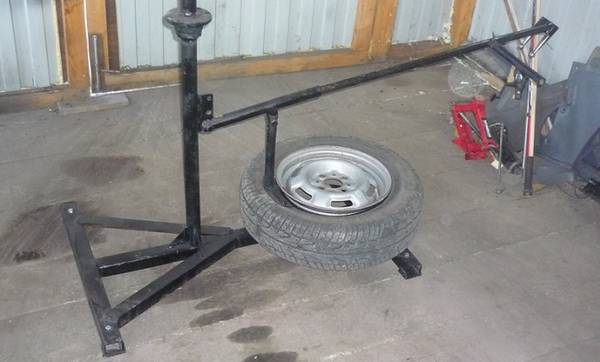

Устройство приспособления для отбивки хорошо видно на фото. Трубу для изготовления этого узла следует взять пошире, чтобы в нее вставлялся длинный рычаг.

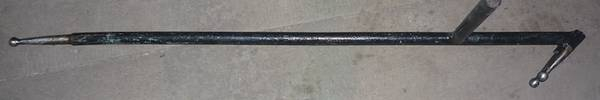

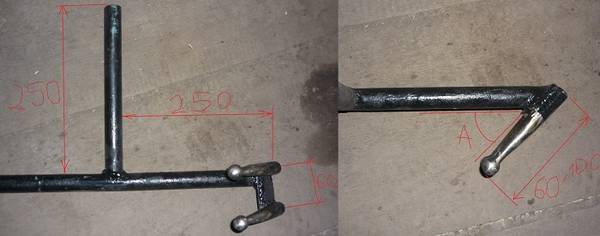

Рычаг для снятия и установки покрышек делается из стальной трубы длиною около полутора метров, а наконечники для него из стального прутка диаметром 20 мм. Длина рычага может быть и другая, все зависит от силы рук и размера свободного пространства в гараже. Наконечники рычага лучше сделать на токарном станке, но можно также выпилить болгаркой с зачистным кругом, а после отшлифовать лепестковым. Размеры наконечников смотрите на фото.

Демонтаж покрышки

Очистите колесо от грязи. Выньте из него ниппель.

На основание под рычаг отбоя постелите резиновый коврик, чтобы не царапать диск, затем положите на него колесо.

Поднимите лапку отбойника и установите ее на боковину покрышки плотнее к ободу.

Смажьте посадочное кольцо покрышки мыльным раствором.

Рычаг вставьте в трубу отбойника.

Нажимая на рычаг вниз, отбейте посадочный борт покрышки по всему периметру колеса. Сделайте тоже с другой стороны.

Наденьте колесо на трубу и приверните к ступице станка болтами.

Приподнимете монтажкой посадочный борт покрышки и вставьте под него прямой наконечник рычага.

Смажьте наконечник, посадочный борт и кромку обода мыльным раствором.

Упираясь рычагом в трубу над колесом, тяните его на себя, борт покрышки при этом будет сниматься с диска.

Выньте камеру из покрышки.

Приподнимете монтажкой другой борт, заведите под него рычаг и, действуя так же, как написано выше, снимите покрышку с диска.

Монтаж покрышки

Смажьте посадочный борт покрышки, кромку обода и монтажный наконечник рычага мыльным раствором.

Наденьте часть посадочного борта на диск.

Вставьте монтажный наконечник рычага между надетым участком посадочного борта и диском. Нужно чтобы шар наконечника упирался в диск, а посадочный борт был приблизительно на середине наконечника.

Упираясь рычагом в трубу над колесом, тяните его на себя. Борт покрышки при этом будет надеваться серединой монтажного наконечника на диск.

После того как первый борт покрышки наденется на диск, смажьте мыльным раствором верхний посадочный борт и проделайте с ним то же что и с нижним.

Когда верхний борт покрышки наденется на диск, можете накачивать колесо.

Полезные советы

Чем меньше угол, под которым приварен наконечник для забортовки к рычагу, тем легче надевается резина на диск. Но не перестарайтесь.

Если этот угол будет слишком мал, то рычаг во время забортовки будет касаться диска и царапать его, поэтому ищите оптимум.

Станок получился очень легкий, поэтому для комфортной работы он должен обязательно крепиться к полу. Если пол у вас в гараже деревянный, то прикрепите основание к нему саморезами. Если же пол бетонный, то сделайте в нем несколько отверстий, установите в них анкерные болты на 8, и залейте их цементным раствором.

Чтобы работать было легче, а дискам и резине не было вреда, обязательно смазывайте наконечники рычага, колесный диск, и посадочный борт шины густым мыльным раствором. Для этого же не работайте с грязным колесом, всегда начинайте работу с его очистки.

Чтобы ремонтировать колеса, отличающиеся от ваших числом отверстий для крепления и расстоянием между ними, сделайте переходники со шпильками. Делать их следует из металла толщиной около сантиметра.
