Достаточно часто приходится слышать о рамных конструкциях автомобилей — особенно когда речь идёт о мощных внедорожниках или технике, рассчитанной на высокую нагрузку. Однако встретить на улице легковой автомобиль, оснащённый рамой, уже очень сложно, хотя ещё несколько десятилетий назад они были очень распространены. Рамные автомобили постепенно отходят в прошлое — причиной тому являются изменения в требованиях, которые предъявляются к современному транспортному средству. Чтобы понять, почему так происходит, стоит узнать больше о конструкции машин с рамой, а также об её особенностях, преимуществах и недостатках.
Сегодня нечасто встретишь рамный автомобиль
Теоретическая часть
Содержание статьи:

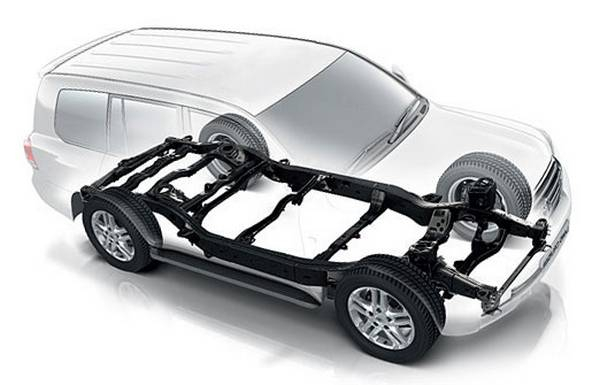

Рамой называется жёсткий элемент автомобиля, который принимает на себя основные нагрузки и используется для крепления на нём остальных элементов, представленных силовым агрегатом, трансмиссией, кузовом и разнообразным оборудованием. В отличие от альтернативного ей несущего кузова, рама в большинстве случаев является плоской и представляет собой своеобразный «стержень», придающий жёсткость всей конструкции в целом. Фактически рамная конструкция кузова представляет собой основу, вокруг которой собирается автомобиль — благодаря этому он становится намного проще в производстве и в обслуживании по сравнению с другими типами компоновки.
Существует множество видов рам, применяющихся в автомобилестроении. Наиболее распространённой в настоящее время является прямая лонжеронная рама, которая создаётся из двух продольных металлических балок, проходящих по всей длине кузова. В определённых местах они соединяются поперечинами — так называемыми траверсами, которые придают этому элементу жёсткости и предназначаются для крепления отдельных агрегатов. Особой модификацией лонжеронной рамы является периферийная конструкция, которая подразумевает существенное увеличение расстояния между продольными лонжеронами в центральной части кузова. Такие рамные легковые автомобили обладают достаточно низко опущенным полом, который находится между балками, играющими роль порогов.
Существуют и экзотические варианты — в частности, хребтовые рамы, в которых несущим элементом выступает центральная труба, в которой проходят трансмиссионные валы. Она позволяет существенно уменьшить массу и габариты автомобиля относительно случая использования классической лонжеронной рамы, а также даёт возможность применять независимую подвеску. Однако есть у неё и свой недостаток — сложность ремонта транспорта, для осуществления которого необходимо полностью разобрать машину.
Видео о том, как устроена конструкция рамы внедорожника:
Также необходимо упомянуть и о решетчатых рамах, применяющихся в спортивных автомобилях — они создают не только несущую основу, но и каркас безопасности, на который навешиваются лёгкие кузовные панели. Иногда рамная конструкция автомобиля объединяется с несущим кузовом — в таком случае говорят об интегрированной раме, принимающей на себя только часть нагрузок. По типу соединения деталей рамы подразделяются на следующие виды:
- Клёпаные — легки в производстве.
- Болтовые — обладают повышенной прочностью, но очень высокой трудоёмкостью сборки.
- Сварные — наиболее дорогие и прочные.
Важнейшие преимущества
Если посмотреть на список рамных автомобилей легкового типа, то можно увидеть, что большая его часть принадлежит крупным внедорожникам, таким как Toyota Land Cruiser, Nissan Patrol, УАЗ Патриот и прочим. Это неудивительно — ведь рама может переносить большие нагрузки по сравнению с несущим кузовом. За счёт этого достигается лучшая проходимость — автомобиль не деформируется при преодолении существенных уклонов и серьёзных преград. Также увеличение допустимых нагрузок способствует и повышению массы транспортируемого груза. Именно поэтому большая часть коммерческого транспорта строится на основе жёсткой рамы.

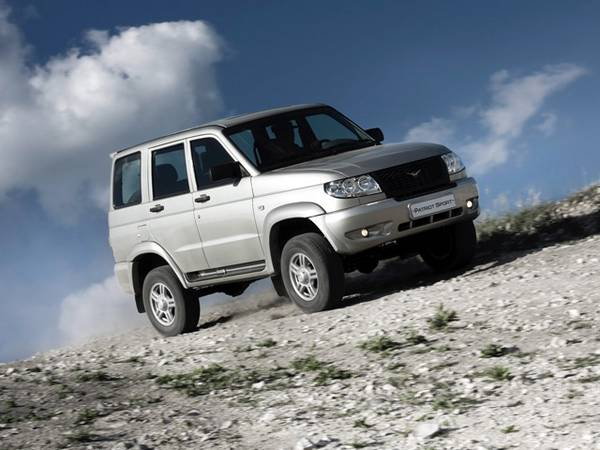

УАЗ Патриот — представитель рамных автомобилей
С точки зрения производителей, рама также является более предпочтительной — к ней легче крепить основные агрегаты и навесное оборудование. Подобную конструкцию удобнее пропускать через конвейер — она может собираться отдельно от кузова, что существенно ускоряет процесс изготовления транспортного средства, позволяя разделить его на две технологические цепочки. В пользу рамы выскажутся и работники сервисных центров — при её использовании намного легче восстанавливать геометрическую целостность кузова. В случае же, когда повреждения являются чересчур сильными, можно просто заменить раму, которая обладает меньшей стоимостью, чем готовый к использованию несущий кузов. Тем не менее от рамной конструкции отказалось большинство производителей автомобилей — следовательно, на то были свои причины.
Минусы жёсткой основы
Даже применение современных материалов не способно существенно облегчить раму или уменьшить её габариты — она всё равно будет утяжелять автомобиль, и вынуждать придавать ему большие размеры без существенного повышения полезного объёма внутри кузова. Следовательно, повышается расход топлива, увеличиваются выбросы выхлопных газов и происходит нанесение существенного вреда окружающей среде. В масштабах узкого сегмента внедорожников это не очень важно, а если большинство легковых машин будет иметь подобную компоновку, все преимущества рамной конструкции автомобиля меркнут перед подобными проблемами. Кроме того, повышение массы означает увеличение нагрузки на ходовую часть. Пружины не всегда способны справиться с весом рамного транспорта, поэтому их зачастую заменяют более выносливыми, однако, не столь комфортабельными рессорами.

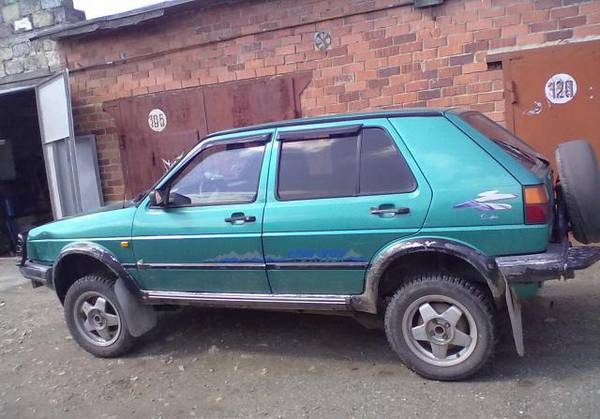

Рамный автомобиль может доставлять владельцу ряд неудобств
Стоит сказать и пару слов о безопасности. При использовании рамы неразрушимой связи между ней и остальными частями кузова не существует. Соответственно, при возникновении очень сильного удара происходит взаимное смещение различных частей транспортного средства. Это приводит к очень серьёзным последствиям, в частности, получению травм пассажирами или даже к летальному исходу. Следовательно, основной причиной отказа большинства изготовителей от рамы является изменение требований к современному автомобилю, который должен быть максимально безопасным и экономичным.
Кому пригодится рама?
Зная о том, что значит «рамный автомобиль», мы без труда можем сделать вывод о назначении подобных транспортных средств. Они пригодны для использования в качестве коммерческой техники, а также специальных автомобилей, предназначенных для выполнения очень тяжёлых работ. Кроме того, рама обязательно нужна и внедорожнику, полный привод которого разработан не для преодоления городских бордюров. Если такие машины вам точно не нужны, стоит обратить более пристальное внимание на современные авто с несущим кузовом. Они обладают большей эффективностью использования топлива, а также безопасностью и практичностью.
