Как известно, стартёр автомобиля является его главной деталью, от которой зависит многое. Хотя без него машина и может проехать много километров, но, если автомашина заглохнет или вы остановитесь, потом завести транспортное средство будет невозможно. И в таком случае знать, как снять стартёр с автомобиля, будет иметь огромное значение. В этой статье мы с вами узнаем, как это сделать без труда, и рассмотрим принцип работы электростартёра. Кроме того, мы узнаем, как проверить снятый стартёр, что такое бендикс и т. д.
Снять электростартёр с автомобиля несложно. Достаточно поднять машину на домкрат, обесточить электричество, открутить несколько гаек и демонтировать деталь. В процессе нужно обязательно запоминать расположение проводов, тех или иных узлов и деталей.
Как снять
Содержание статьи:
Итак, начнём с того, какими методами можно без труда снять эту деталь. Как известно, работники автосервисов знают, как это сделать, и выполняют такую процедуру чуть ли не играючи. А что это значит? Просто то, что выполнить такую процедуру может каждый, кто захочет этому научиться, и необходимо освоить приёмы, а также иметь немного терпения.
В принципе, специалисты рекомендуют новичкам снимать эту деталь с чьей-то помощью. Необязательно, чтобы это был человек опытный. Ассистент поможет в сложных ситуациях, когда нужно что-то поддержать или подать какой-либо инструмент. Хотя и самостоятельно новичок сможет демонтировать стартёр, но процедура снятия немного затянется. Как правило, на это уходит от 40 до 60 минут.
Известно, что процедура демонтажа электростартёра с различных марок авто отличается друг от друга. Но если знать общий процесс снятия, то демонтаж на какой угодно модели автомобиля затруднений никаких не вызовет. Под рукой всегда должны быть нужные инструменты, что значительно облегчит и ускорит процесс.

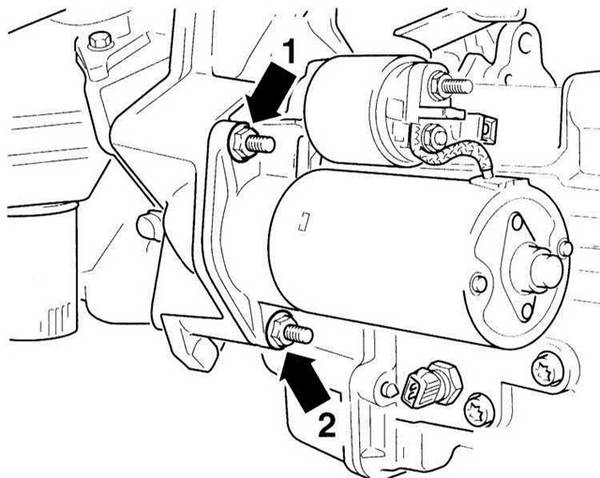

Первое, что следует сделать — это отсоединить клеммы аккумулятора, а затем снять защиту двигателя. Тщательно рассматриваем мотор, чтобы найти крепление стартёра. Посмотрите на схему ниже. Так обычно эта деталь на всех автомашинах и крепится.
Как видим, электростартёр находится справа от мотора. Цифрами отмечены болты, которыми стартёр крепится к двигателю. Именно их и нужно будет открутить. Новичкам в таком случае необходимо помнить, что электростартёр крепится при помощи не болтов, а гаек и шпилек. Часто, когда они начинают откручивать эти детали, шпильки откручиваются вместе с гайками. Паниковать в этом случае не следует, так как подобное явление проблем не вызовет.
После того как крепления были сняты, водителю надо будет залезть под автомобиль. Рекомендуется заранее поставить машину на смотровую яму или же, если вы находитесь вдали от гаража, воспользоваться обычным домкратом. Им мы поднимем ту часть автомобиля, где размещён стартёр. Обязательно подставляем под машины упоры, так как только на подъёмник надеяться нельзя. Автомобиль может легко с него соскочить.

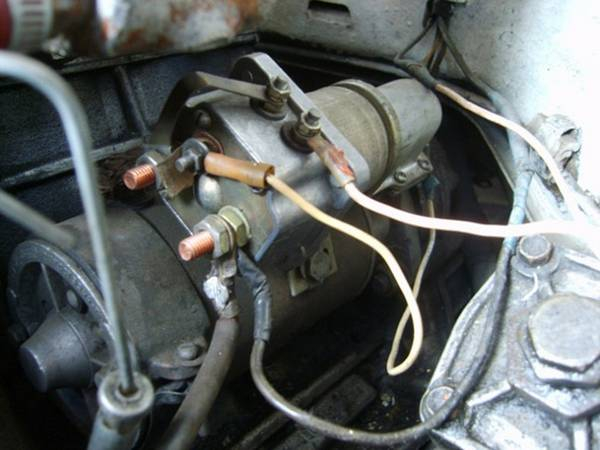

Итак, мы под машиной. Теперь нам нужно открутить гайки, которыми крепятся провода, идущие от аккумуляторной батареи. Проводов на стартёре бывает несколько, но открутить нам надо всего две гайки: одну, которая фиксирует провод «плюс», идущий от батареи, и другую, с проводом, отвечающим за управление втягивающим реле. Посмотрите на фото ниже:
Обратите внимание и на третью гайку, которая меньше размером. Её также необходимо будет открутить. Теперь можно вылезать наверх.
Следует знать, что в процессе откручивания шпилек стартёра, крепящих его к двигателю, не нужно их все снимать. Верхний болт следует оставить, чтобы электростартёр не упал, залезть под автомобиль, провести вышеописанные приёмы, а после уже этот самый болт и открутить полностью. Вот и всё. Стартёр выйдет без труда.
Хотя и в таком случае новичку сделать это будет немного сложновато. Дело в том, что если снимать открученный стартёр со стороны аккумулятора, то сделать это будет практически невозможно. Проводка, размещённая в этом месте, будет мешать. Поэтому следует снимать электростартёр со стороны воздушного фильтра. Обязательно перед снятием следует убедиться в том, что двигатель полностью остыл, а не то можно сильно обжечь себе руки. Всё — стартёр с автомобиля снят.
На видео показан принцип работы автомобильного стартёра:
Разбираем
Теперь нужно будет его разобрать. Дело в том, что, если при запуске двигателя слышится характерный треск, но автомобиль не заводится, причина может скрываться в бендиксе. А чтобы до него добраться, нужно кое-что снять.

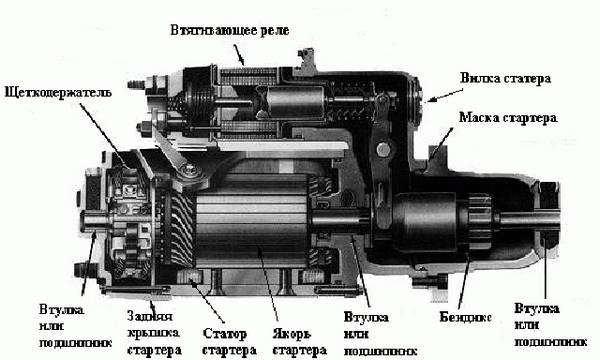

Снять бендикс со стартёра несложно. Достаточно будет извлечь хомут и запомнить, как он располагался. Советуем вам ознакомиться со схемой электростартёра, с тем, из каких частей он состоит.

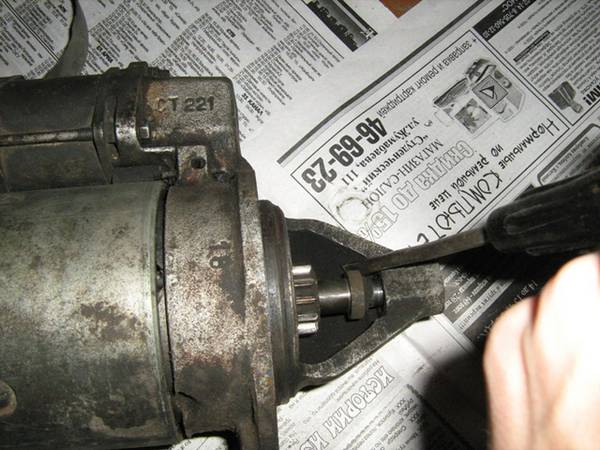

Видите бендикс внизу? Теперь посмотрите на фото ниже:
Вот так, придерживая отвёрткой бендикс, выталкиваем основную часть стартёра. На снятом бендиксе мы увидим стопорное кольцо, снять которое будет немного сложно. Важно при демонтаже это кольцо не погнуть и не потерять, так как оно может выскочить. Снимаем кольцо опять же при помощи отвёртки.
Вот как должен выглядеть снятый бендикс:

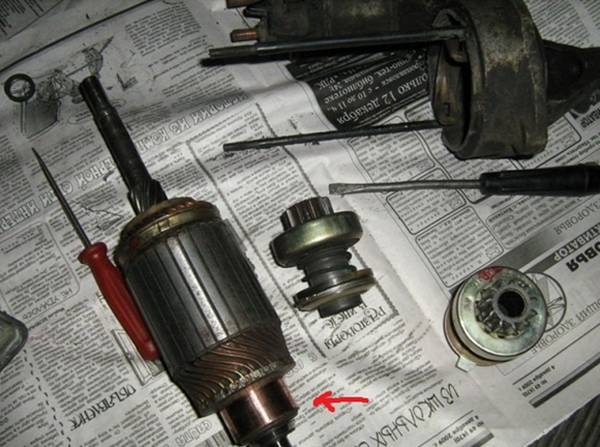

Теперь следует проверить состояние щёток (медных контактов). Рекомендуется, если стартёр не снимался с автомобиля долгое время, отполировать эти самые контакты наждачной бумагой. Немаловажно также прочистить канавки между контактами. Сделать это поможет обычная толстая иголка. После этого нужно сдуть всю пыль, если требуется, сменить бендикс на новый и протереть контакты бензином или ацетоном.
Проверка
Проверить снятый стартёр можно и не разбирая его. В узких кругах специалистов такой процесс называется «прозвоном» электростартёра.
Один из способов проверки снятого стартёра подразумевает зажимание его в тиски. Но делать это, конечно, нужно очень аккуратно. Затем приготовляем несколько проводов с маленьким сопротивлением. Подойдут даже провода зарядки аккумуляторной батареи.
На видео рассказывается, как снять стартёр и произвести его ремонт:
Соединяем их с нижней клеммой и корпусом электростартёра, а затем другой конец провода, соединённого с корпусом, проводим на «плюс» и «минус» аккумуляторной батареи. Если со стартёром всё в порядке, то он начнёт легко вращаться и не стучать. В этом случае, как утверждают эксперты, причина проблем с запуском двигателя заключается в тяговом реле.
Если электростартёр не вращается или вращается туго — следует проверить его щётки, опять же не разбирая детали. Воспользуемся 12-вольтовой лампочкой с двумя проводами. Присоединяем их к щёткодержателю и массе. Если лампочка загорается, значит, щётки неисправны и нужно их заменить.
Этой же лампочкой можно проверить и обмотку электростартёра.
Как видим, снять стартёр с машины и провести его проверку никаких затруднений не вызывает. Следует только действовать строго по инструкции.
