Покрасочная камера не только повышает качество окраски автомобилей, но и значительно облегчает жизнь маляру. Рассмотрим устройство профессионально оборудованных комплексов, чтобы понять, как сделать автомобильную покрасочную камеру своими руками.
Как работает
Содержание статьи:
Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.
Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.
Устройство
Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:
- воздушные фильтры;
- систему подачи воздуха;
- каналы отвода воздуха;
- нагревательный элемент;
- устройства управления системой.

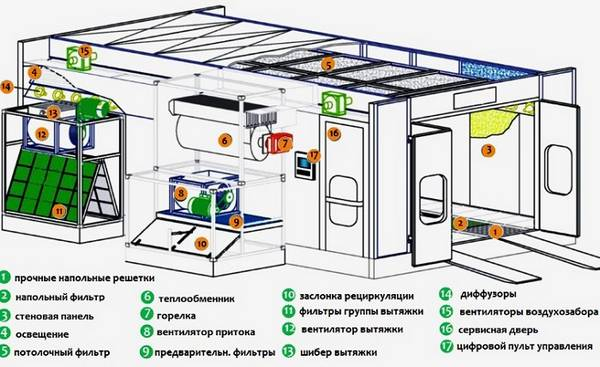

Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.
Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух. Очистка препятствует загрязнению окружающей среды, что также немаловажно.
Отопление
Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:
-
электрические — обычные ТЭНы. Из особенностей – высокое потребление электричества;

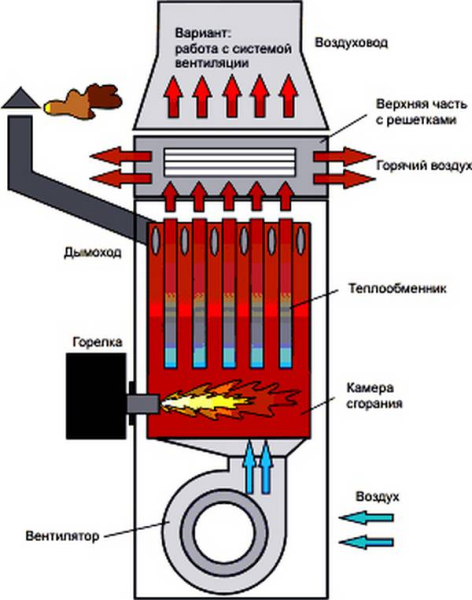

- газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
- дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.
Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.
Окрасочное помещение
Рабочее помещение должно обладать:
- хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;
- достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.
Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.
Лучшее из возможных решений – решетчатый пол по всему периметру помещения. Если покрасочная камера своими руками делается в гараже, можно сварить из арматуры две решетки, расположив их по центру помещения. Они будут прикрывать выходные воздушные каналы.
Самостоятельная постройка
Покрасочная камера своими руками – вполне осуществимая задача. Подход, выбор материалов зависит от того, где будет находиться помещение. Самостоятельно изготовить ее можно, к примеру, собрав бокс из металлического корпуса, обшив его водостойким гипсокартоном и утеплив. Такой бокс можно разместить внутри ангара, в котором поддерживается приемлемая для работы температура. Зачастую вокруг таких малярных камер расположены посты подготовки к покраске. Но речь также может идти об отдельном помещении, которое будет строиться с нуля. В таком случае в проект с самого начала нужно включать подпольные зоны для расположения выходных воздушных заслонок, вентиляторов и фильтров. Серьезней нужно подойти к процессу утепления. Свои тонкости и в том случае, если покрасочная камера своими руками делается уже из готового гаражного помещения.
Материалы, компоновка
Полностью рассказать, как сделать покрасочную камеру своими руками, крайне сложно. О многих вещах вы могли догадаться уже из описания принципа работы и основных требований к покрасочным камерам. Сейчас поговорим о материалах, которые могут быть использованы при постройке своими руками.
- Освещение. Чаще всего используют люминесцентные либо светодиодные лампы продолговатой формы. В покрасочной камере света много не бывает. На стенах лампы могут быть установлены как вертикально, так и горизонтально. Минимальный интервал – 1,5-2 м.
- Утепление. Строить покрасочную камеру лучше всего из газобетона (D 400 — D 500), так как он обладает лучшей теплоизоляцией. Имеет смысл вложиться в наружное утепление пенопластом, что впоследствии снизит затраты на отопление. Внутреннее пространство нужно утеплять только негорючими материалами (к примеру, минеральной ватой). Внутреннее оформление завершается отделкой фольгированным утеплителем. Плюс такого покрытия – дополнительный светоотражающий эффект.
Приток-отток и подогрев воздуха
В профессиональных камерах для забора и отвода воздуха используются воздушные улитки. Их производительность позволяет перекачивать до 25000 м3/час. По такому принципу приточно-вытяжной комплекс можно соорудить самостоятельно. Альтернативный вариант – использование пары вентиляторов достаточной производительности. Если вы планируете построить двухконтурную камеру, выходной вентилятор устанавливайте только после фильтра. В качестве фильтрующего элемента можно использовать синтепон.
При самостоятельной постройке камеры для подогрева часто используются электрические ТЭНы. Их можно поместить, внедрив по пути следования воздуха теплообменник. Ставить ТЭН нужно после фильтрующего элемента. Учтите, что они достаточно энергозатратны. Подключить их можно через регулятор напряжения, что позволит изменять температуру в покрасочной камере. При серьезном подходе стоит предпочесть дизельный теплогенератор.
Обязательно рассчитайте мощность, потребляемую вентиляторами и ТЭНами. Для хорошего энергообеспечения должна быть возможность подключения к 380 В.
