Правильная замена и регулировка ремня ГРМ

Ремень ГРМ (или ремень газораспределительного механизма) – изготовленный из армированной резины специальный ремень с зубцами на внутренней его поверхности. Замена этого компонента строго регламентирована в инструкции к транспортному средству. Но нередко бывает, что автолюбители (особенно начинающие) не особо осведомлены о том, что это такое, где находится и для чего служит. А знакомятся с ним уже при обрыве последнего.

  • 2 Выбор новой запчасти
    • 2.1 Примеры оригинальных и некачественных расходников на фото
  • 3 Как определить, что пора менять
    • 4 Замена ремня ГРМ
      • 4.1 Инструмент, который может понадобиться
      • 4.2 Подготовительные работы
      • 4.3 Замена ремня
      • 4.4 Видео замены ремня ГРМ на Приоре

    Для чего служит ремень ГРМ и где находится

    Содержание статьи:

    Основной задачей деталиявляется передача крутящего момента с распредвала на коленвал, а также обеспечение их синхронного вращения. Синхронность эта очень важна для надлежащей работы газораспределительного механизма, осуществляющего впуск в цилиндры топливно-воздушной смеси и последующий выпуск отработавших газов.

    Исправность ремня также очень важна для двигателей, в которых поршни расположены в одном блоке с клапанами. Подобная схема сейчас является наиболее распространённой. Однако, несмотря на то что клапана расположены в одном пространстве с поршнями, компоненты эти не встречаются именно благодаря ремню ГРМ. В случае обрыва поршень бьётся в открытый клапан и тот гнётся, плюс клинит поршень. В результате двигатель требует серьёзного ремонта. В частности, головки блока цилиндров.

    Ремень газораспределительного механизма с набором креплений и роликами

    Для каждого автомобиля производители прописывают в инструкции свой пробег, после которого нужно проводить замену ремня ГРМ. У иномарок цифры пробега до замены могут составлять до 120 тыс. км. У отечественных автомобилей — 50–60 тыс. км. Но всё же лучше перестраховаться, отнять от рекомендуемых значений где-то 15% и уже на полученный пробег ориентироваться. В случае когда не известно время последней замены, его нужно хорошенько осмотреть на предмет износа.

    Последствия обрыва ремня ГРМ

    Поиски детали не займут много времени. После того как поднят капот, практически сразу бросается в глаза зубчатый ремень из прочной плотной резины. В отличие от других своих собратьев, он может проходить ещё через ряд других шкивов. Так что, наряду с передачей крутящего момента с коленвала на распредвала, деталь может также выполнять ряд дополнительных функций. Всё перечисленное обуславливает постоянных высоких нагрузок, ведущих к постепенному износу, даже несмотря на прочность материалов, из которых он изготовлен.

    Почему может оборваться

    Бывает, что даже новый ремень изнашивается и рвётся в очень короткий срок. Скорее всего, происходит смещение, из-за чего ремень «съедает» и в дальнейшем происходит обрыв. Основных причин может быть несколько:

  • В подавляющем большинстве случаев надо грешить на помпу, так как подшипники в ней стоят не по центру шкива, а немного смещены в сторону. Их износ со временем может привести к перекашиванию оси помпы, а значит к перекашиванию шкива и сползанию ремня ГРМ. Также случается, что при установке новой помпы, место крепления было плохо зачищено и даже небольшие остатки грязи или смазки могут привести к незаметному на первый взгляд, но существенному в дальнейшем перекосу.
  • Сильная изношенность натяжного или направляющего роликов.
  • Появившаяся течь машинного масла из сальника распредвала.
  • Износившиеся зубья шестерней распределительного и коленчатого валов. Характерным признаком в этом случае является появление отслаиваюхщися зубцов на самом ремне.
  • Механизм или сильно затянут, или чересчур ослаблен.
  • Выбор новой запчасти

    Так как в газораспределительном механизме ремень играет одну из важнейших ролей, то и качество изготовления этого компонента, учитывая постоянные динамические нагрузки, находится не на последнем месте. Среди прочих марок, занимающихся выпуском ремней ГРМ, на данный момент можно выделить примерно три-четыре лидирующих:

    • Contitech;
    • Gates;
    • Dayco;
    • Bosch.

    При этом надо понимать, что и велико количество подделок под эти изделия этих фирм. По данным той же Gates, примерно 80% ремней ГРМ, присутствующих на рынке, не были произведены ими.

    В качестве примера можно привести настоящий и поддельный ремни ГРМ для Лады Приоры производства Gates.

    Примеры оригинальных и некачественных расходников на фото

    Внешний вид упаковки практически идентичен В оригинальном комплекте ремень и ролики расположены на специальной пластиковой подставке В поддельном комплекте ремень и ролик просто завёрнуты в полиэтилен Оригинал сверху. Резец на заводе, срезая ремни, может заходить на маркировку Сверху — оригинал, снизу — подделка Слева — подделка, справа — оригинал Слева — подделка, справа — оригинал Ещё на рынке можно встретить детали со специальным усиленным металлическим кордом. По заявлениям изготовителей эти образцы способны прослужить на 30% дольше обычных. Что в большинстве своём оказывается правдой.

    Как определить, что пора менять

    Тут в большей мере придётся полагаться на свои глаза. Замена не за горами, если при его визуальном осмотре замечены:

    • следы масла;
    • чрезмерно изношенные зубцы на внутренней поверхности и трещины в них;
    • разнообразные деформации, такие как выпуклости, расслоения, различные складки и порезы;
    • разлохмаченность поверхности и явно торчащие нитки.

    В таблице ниже приведён более расширенный перечень дефектов раходника, вероятных причин их возникновения и рекомендуемых мер по устранению.

    Правильная замена и регулировка ремня ГРМ

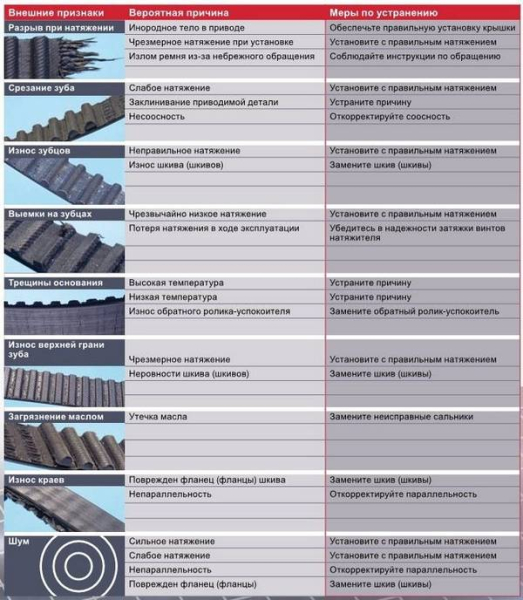

    Перечень возможных дефектов ремня ГРМ, причин из возникновения и меры по устранению

    Замена ремня ГРМ

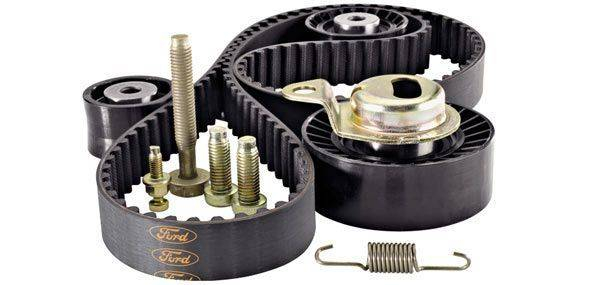

    Автопроизводители настоятельно рекомендуют наряду с зубчатым ремнём проводить и замену роликов с натяжителями и даже помпы. Нередко можно встретить специальные комплекты уже содержащие в себе ремень и ролики. Трудозатраты на замену каждого из компонентов примерно одинаковы, да и на взгляд далеко не всегда удаётся точно определить степень износа. Так что разумнее менять всё скопом

    Для примера будет взята упомянутая уже выше Приора. Её мотор имеет 16 клапанов и оснащён двумя распредвалами со своим шкивом каждый. Ремень здесь будет длиннее, чем в моторе с 8-ю клапанами, так как кроме шкива водяного насоса и натяжитель, ремень идёт ещё и через вспомогательный опорный ролик.

    Инструмент, который может понадобиться

    • шестигранник «пятёрка»;
    • комплект рожковых ключей;
    • специальный регулировочный ключ для ролика натяжителя;
    • баллонный ключ;
    • домкрат;
    • большая отвёртка или же монтажка.

      Правильная замена и регулировка ремня ГРМ

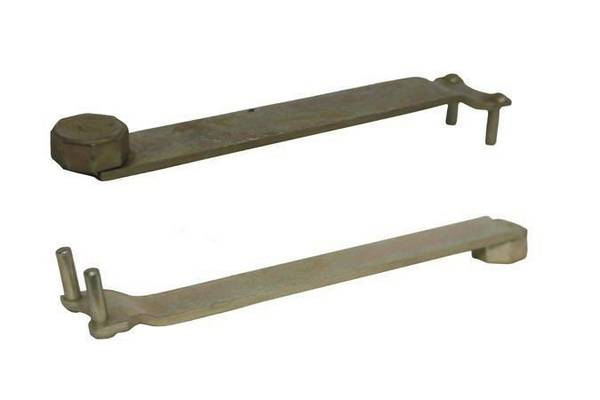

      Специальный ключ для регулировки натяжного ролика

    Подготовительные работы

  • Автомашина ставится на ровную поверхность.
  • Затягивается ручник, автомобиль дополнительно фиксируется упорами под колёсами.
  • Поднимется капот, отсоединяется минусовая клемма аккумулятора и снимается крышка двигателя.
  • Замена ремня

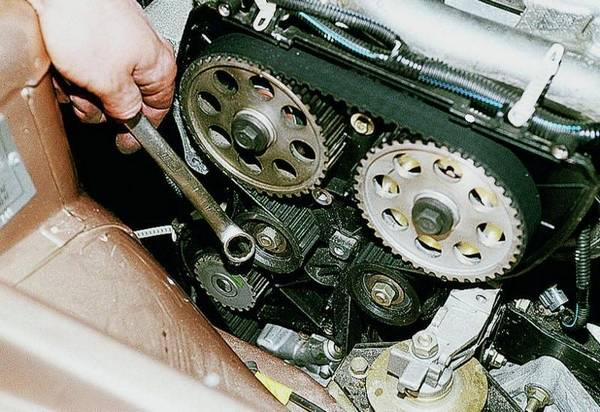

  • При помощи шестигранника откручиваются винты крепления защитной крышки ремня ГРМ.

    Правильная замена и регулировка ремня ГРМ

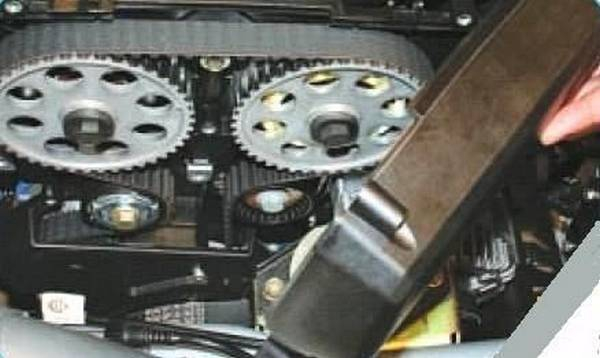

    Сняв защиту ремня ГРМ можно увидеть оба распредвала

  • Отсоединяется разъём на датчике коленвала.
  • Проверяется, есть ли совпадение меток на шестернях обоих распредвалов с соответствующими им треугольными высеченными отметками на корпусе привода газораспределительного механизма.

    Правильная замена и регулировка ремня ГРМ

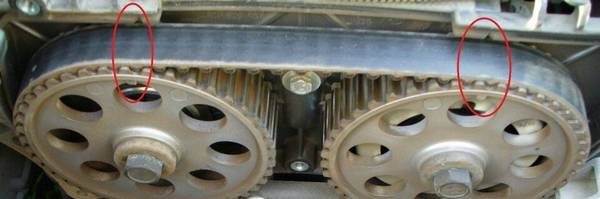

    Необходимо выставить распредвалы по меткам на корпусе привода ГРМ

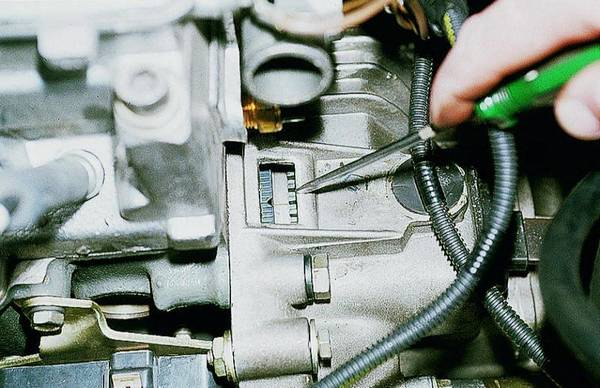

  • При совпадении вышеуказанных отметок смотрим дальше на метки зубчатки маховика. Нужно заглянуть под термостат и убрать резиновую заглушку. Убрав заглушку, можно будет увидеть венец маховика с меткой. Необходимо, чтобы последняя совпадала с высечкой треугольной формы.

    Правильная замена и регулировка ремня ГРМ

    Выставление метки маховика по соответстующей насечке

  • Для полной уверенности в надлежащей регулировке фаз газораспределения, стоит ещё проверить коленчатый вал, а именно положение метки на его шкиве.
  • Чтобы сделать это, нужно для начала ослабить натяжитель ремня генератора. Затем маховик фиксируется в текущем положении путём простого стопорения его отвёрткой, вставленной в отверстие, с которого была снята резиновая заглушка.
  • Берётся ключ на 17. С его помощью откручивается болт, которым фиксируется шкив генератора. Шкив снимается, а болт закручиваем на прежнее место.

    Правильная замена и регулировка ремня ГРМ

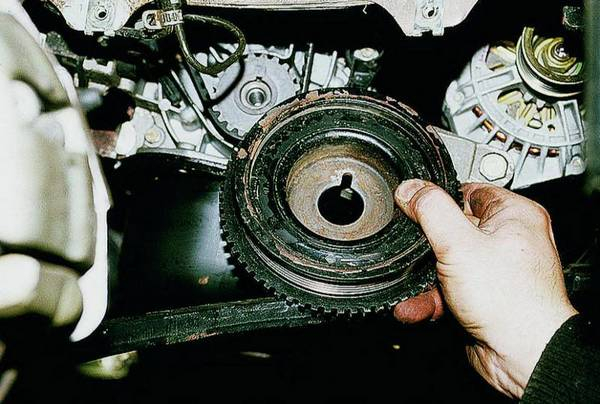

    Снятый шкив генератора

  • Под шкивом располагается шестерня коленчатого вала с нанесённой меткой. Масляный насос на своей боковой крышке имеет похожую метку, с ней первая должна совпадать.

    Правильная замена и регулировка ремня ГРМ

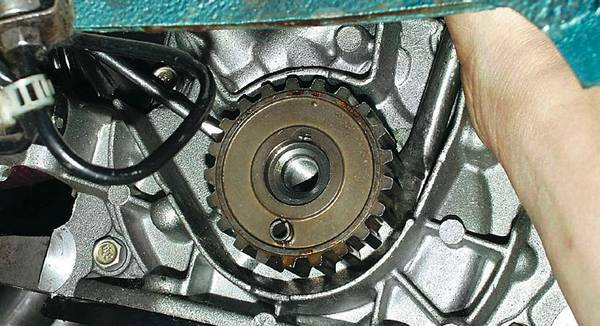

    Выставление по метке шестерни коленчатого вала

  • В случае несовпадения меток, включается передача. Далее, на болт шкива генератора, накидывается ключ на 17. После чего медленно и аккуратно проворачивается коленчатый вал до получения совпадения нужных меток, что попутно выведет цилиндр первого поршня в верхнюю мёртвую точку. Самое время снимать отживший своё ремень ГРМ.
  • Берётся ключ на 15 и выкручивается болт ролика натяжителя. После чего ролик при помощи специального ключа проворачивается против движения часовой стрелки. Если в планах есть замена роликов, то снимаем его, а также попутно и опорный ролик.

    Правильная замена и регулировка ремня ГРМ

    Установка и настройка натяжительного и опорного роликов

  • Снимается с шестерней ремень, который требуется заменить.
  • Новые ролики ставятся на свои места.
  • Новый ремень набрасывается на шкив коленвала, затем на очереди шестерни распредвалов, а также помпы.
  • Далее, опорный ролик надёжно фиксируется, а с помощью ролика натяжителя производим натяжку ремня ГРМ путём вращения его по ходу часовой стрелки. Степень натяжения ремня вполне можно проверить и вручную. Нужно лишь просто попробовать провернуть его пальцами. В случае хорошо натянутого ремня повернуть его удастся не более, чем на 90 градусов.
  • Извлекается отвёртка, фиксирующая маховик.
  • Делается коленвалом 2 полноценных оборота. На шестернях маховика и распредвалов снова сверяются все метки. Когда всё прекрасно совпадает, то можно приступать монтажу оставшихся компонентов.
  • Видео замены ремня ГРМ на Приоре

    После окончания работ необходимо завести двигатель и послушать его работу. Если он натянут хорошо, то никаких посторонних звуков не будет. Если же ремень слегка перетянут, то будет слышен гул или свист натяжного ролика. Его можно послабить путём проворота против часовой стрелки.

    В качестве заметки можно добавить, что для некоторых иномарок может потребоваться использование так называемых кондукторов. Это специальные фиксаторы коленчатого и распредвалов для максимально точного выставления фаз газораспределения.

    В наше время автомобили имеют существенный крутящий момент и обрыв ремня ГРМ в 90 из 100 случаев закончится гнутыми клапанами, а также прочими сопутствующими повреждениями мотора. Вряд ли кто-нибудь желал бы столкнуться с этим в дороге. Разве что можно немного порадоваться за владельцев автомобилей ВАЗ с 8-клапанными моторами, так как на этих моторах клапана не загнутся. Но вместо этого можно попасть на помпу или генератор.

    Так что вполне очевидным будет регулярно (хотя бы раз в месяц) проверять состояние ремня и вовремя его менять в случае необходимости. Процедура не сильно сложная и при наличии инструкции под рукой вполне осуществима собственными силами. Если же не уверены или просто лень заниматься, то обратитесь в СТО или к знакомому автомастеру.
