Проверка работоспособности генератора без снятия с автомобиля

Отсутствие зарядки аккумулятора грозит неприятными последствиями: не хватает энергии для питания потребителей, перестает запускаться двигатель. Чтобы разобраться в причине неисправности, необходимо проверить генератор, в автосервисах нередко диагностика проводится на специальном стенде, для этого узел снимается.

  • 1 Как проверить генератор на месте
  • 2 Проверка генератора мультиметром
  • 3 Проверка зарядки со снятой клеммой
  • 4 Признаки слабой зарядки генератора
  • 5 Причины недозаряда аккумулятора
  • 6 Перезарядка аккумуляторной батареи

Но также существуют методы проверки источника зарядки на месте, где демонтировать генератор не нужно, в некоторых случаях устранить неполадку можно достаточно легко. В этой статье мы рассмотрим, какие есть способы быстрой диагностики, и что для этого может понадобиться.

Как проверить генератор на месте

Содержание статьи:

Существуют основные причины плохого запуска ДВС, стартер плохо крутит, если:

  • аккумуляторная батарея старая или неисправная, не заряжается и не держит нагрузку;
  • аккумуляторные провода не обеспечивают надежный контакт, например, из-за окисленных клемм;
  • нет надежной массы двигателя с кузовом;
  • генератор не выдает нужную зарядку;
  • слабо натянут приводной ремень, из-за этого генераторный ротор крутится не в полную силу, так как под нагрузкой ремешок проскальзывает.

Поломки у генератора бывают разные, самые характерные из них:

  • обрыв подходящих к узлу проводов;
  • пробой диодного моста;
  • неисправность реле-регулятора;
  • замыкание (перегорание, обрыв) роторной или статорной обмотки;
  • износ подшипников;
  • стирание щеток или их поломка.

Самое худшее, что может случиться – это заклинивание подшипников или сгорание обмоток, но в этом случае проверить генератор на работоспособность просто, его состояние легко определить по внешним признакам:

  • не крутится генераторный шкив с валом на заведенном двигателе;
  • появился специфичный запах горелых обмоток.

Основные способы проверки генератора на месте – это внешний осмотр деталей генераторного узла и замер напряжения (U) мультиметром (вольтметром). На работающем двигателе под нагрузкой напряжение должно несколько падать, но только до определенного значения, если оно ниже нормы, необходимо конкретно разбираться с генераторным устройством.

Проверка генератора мультиметром

Работоспособность генератора без его съема с автомобиля проверяется по одному и тому же принципу вне зависимости от модели авто, будь то иномарка или ВАЗ-2106. При этом не обязательно подсоединять мультиметр к генераторным разъемам, произвести замеры напряжения получается непосредственно на аккумуляторе. Проверяем генератор тестером следующим образом:

  • на выключенном двигателе подсоединяем щупы мультиметра к аккумуляторным клеммам, черный провод к минусу, красный – к плюсу;
  • включаем измерительный прибор – устанавливаем переключатель на измерение постоянного напряжения с максимальным пределом 20 Вольт;
  • на исправном аккумуляторе тестер должен показывать U от 12,5, до 12,8 V;

    Проверка работоспособности генератора без снятия с автомобиля

  • запускаем двигатель, еще раз проверяем показания напряжения, при нормальной зарядке оно должно увеличиться примерно до 14 В (в пределах от 13,8 до 14,5 Вольт);
  • включаем дополнительную нагрузку (фары, моторчик печки на максимальное положение, магнитолу и т. д.), еще раз производим замеры;
  • при работе ДВС на холостых оборотах U не должно падать ниже 13,7-13,9 В, если напряжение меньше, генератор нужно снимать и проводить более тщательную диагностику.

Если зарядка почти не падает под нагрузкой, это очень хорошо, означает, что генератор практически новый, а также аккумулятор в отличном состоянии. Когда на остановленном двигателе вольтметр показывает напряжение менее 12 V, сначала нужно заняться обслуживанием аккумуляторной батареи, в первую очередь следует ее подзарядить. Еще нужно учитывать, что постоянный недозаряд АКБ приводит к разрушению пластин аккумулятора, в запущенных случаях приходится и ремонтировать генератор, и заниматься восстановлением работоспособности батареи (иногда требуется ее замена).

Проверка зарядки со снятой клеммой

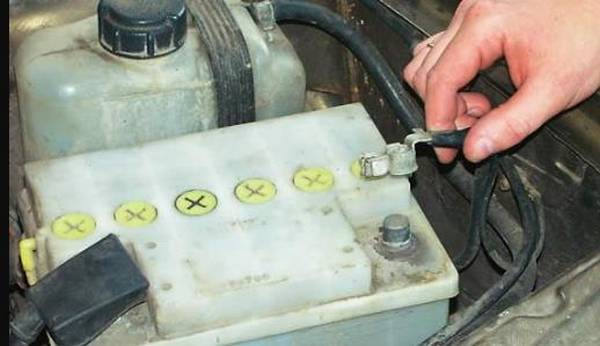

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

  • запускаем мотор;
  • отсоединяем минусовую клемму, отводим ее в сторону;
  • если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
  • не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Проверка работоспособности генератора без снятия с автомобиля

Еще следует обратить внимание на такой момент – при установке минусового провода на место во время работы движка холостые обороты не должны заметно меняться. Значительное снижение оборотов говорит о том, что аккумулятор достаточно сильно разряжен, и на это следует обратить внимание. Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

Признаки слабой зарядки генератора

Для того чтобы понять, что генератор не обеспечивает нормальную зарядку, необязательно производить замеры, определить неисправность можно и по различным признакам:

  • во время работы двигателя промаргивает или загорается контрольная лампа зарядки на панели приборов;
  • под нагрузкой (включение фар, обогревателя заднего стекла и др.) падают обороты двигателя;
  • тускло горят фары, особенно это заметно при включении дальнего света;
  • при увеличении оборотов двигателя слышен свист, причиной которого является слабо натянутый приводной ремень, поэтому падает и зарядка.

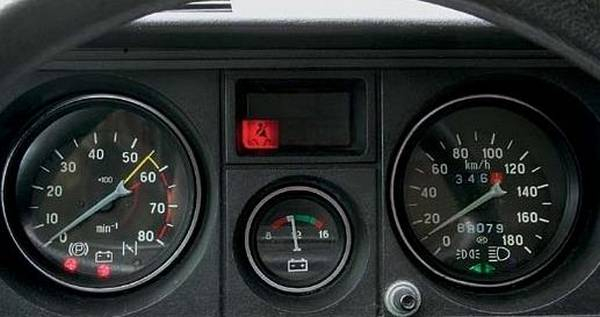

Контрольная лампа состояния бортовой сети обязательно должна загораться при включении зажигании и гаснуть на заведенном двигателе. Если лампа на панели приборов вообще не зажигается, возможно, она перегорела, ее необходимо заменить. Световые индикаторы сейчас устанавливаются практически на всех современных автомобилях, раньше для контроля за состоянием электросети в основном использовались вольтметры. Эти измерители перестали применяться в силу большой погрешности в показаниях: по вольтметру на щитке приборов сложно определить, какую именно зарядку дает генератор, а вот сигнальную лампу трудно не заметить, если она загорелась.

Проверка работоспособности генератора без снятия с автомобиля

Причины недозаряда аккумулятора

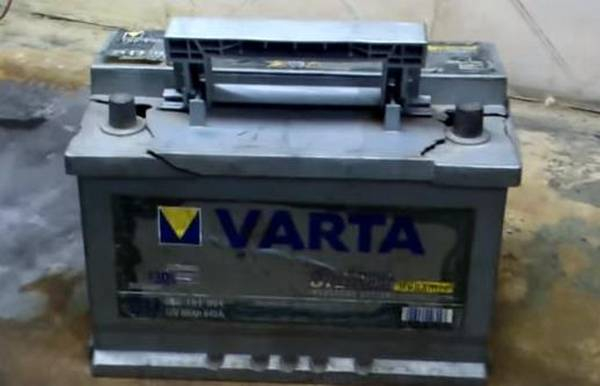

Автомобильный аккумулятор является накопителем электроэнергии: во время работы двигателя он заряжается от генератора, а затем отдает свою энергию стартеру для запуска ДВС. Если аккумуляторная батарея не заряжается в полную меру, она не может обеспечить нормальную прокрутку стартеру, из-за этого возникают проблемы:

  • мотор не заводится или запускается с большим трудом;
  • при включении фар или других потребителей тускнеет свет на панели приборов;
  • машину приходится заводить различными непопулярными методами – с толкача, с буксира, с помощью прикуривания другим аккумулятором.

Когда идет недозарядка, контрольная лампа на панели приборов горит в половину накала, основные причины такого явления здесь следующие:

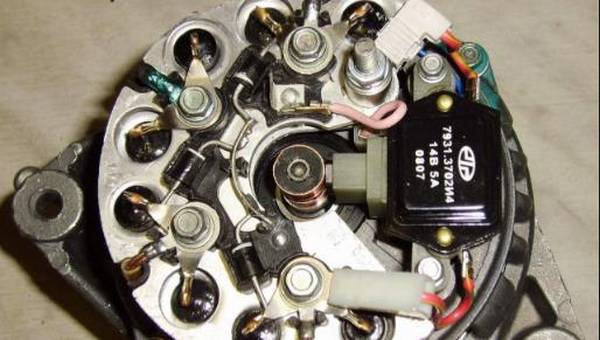

  • имеются повреждения в диодном мосте – пробит один из диодов;
  • неисправно реле-регулятор (РР);
  • изношены генераторные щетки, или они неплотно прилегают к кольцу на конце якоря (нет надежного контакта).

Регулятор напряжения (реле) чаще других деталей оказывается причиной данной неисправности, это одна из самых уязвимых деталей в электрической части машины. Чтобы проверить или заменить реле-регулятор, часто приходится снимать генератор целиком в сборе, но есть немало моделей авто, где снятие и замену РР можно выполнить на месте, без демонтажа генераторного узла.

Проверка работоспособности генератора без снятия с автомобиля

Перезарядка аккумуляторной батареи

Не всегда генератор недозаряжает АКБ, достаточно часто случается, когда происходит перезаряд, то есть, генераторный узел вырабатывает напряжение свыше положенной нормы. Как правило, причиной перезарядки является неисправный регулятор напряжения, он не работает, как положено, и генератор продолжает вырабатывать ток при полностью заряженном аккумуляторе.

Без снятия генератора с автомобиля реле-регулятор проверяется точно так же, как и при недозарядке, только в этом случае мультиметр показывает напряжение бортовой сети при включенной нагрузке более 14,7 В (показания могут быть и еще выше, например, даже более 17 Вольт). Постоянный перезаряд опасен тем, что из-за него:

  • начинает закипать электролит в банках аккумулятора;
  • оголяются свинцовые пластины АКБ;
  • возникает сульфатация (разрушение пластин), аккумуляторная батарея становится неработоспособной;
  • из-за повышенного напряжения могут перегорать лампочки, выходить из строя электрооборудование, гореть предохранители.

Еще существует опасность взрыва аккумулятора, который происходит вследствие засорения отверстий в пробках аккумуляторных банок при кипящем электролите.

Проверка работоспособности генератора без снятия с автомобиля

На многих автомобилях ВАЗ семейства «Классика» (в частности, на ВАЗ-2106) реле напряжения меняется достаточно легко, так оно располагается отдельно, находится рядом с передним крылом автомобиля. Реле-регулятор типа ВАЗ-2105 и 2107 размещено в самом генераторе, до него добраться немного сложнее, но замена его производится тоже несложно.
