Самостоятельно меняем вентилятор печки на автомобиле «Шевроле Нива»: инструкции, советы, фото

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать. Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения.

• 4 Замена вентилятора печки на «Шевроле Ниве»
  • 4.1 Последовательность замены
• 5 Важные нюансы

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

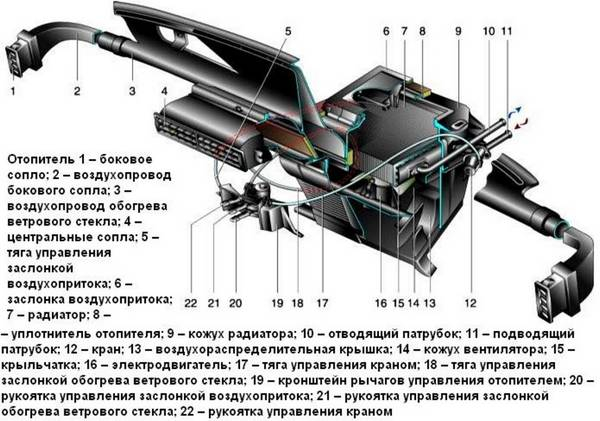

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

• вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;


  Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел

• снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
• скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.

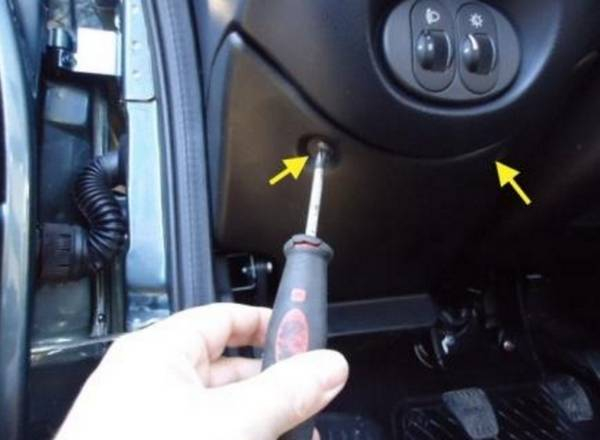

Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки

Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).

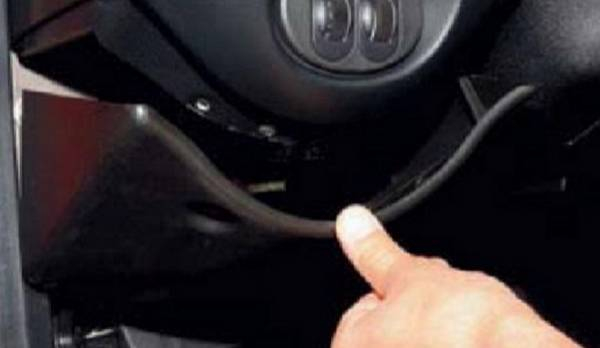

Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка

После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.

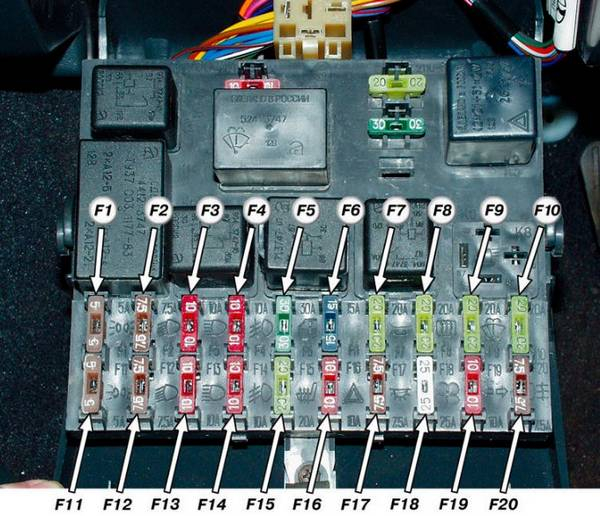

Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу

Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.

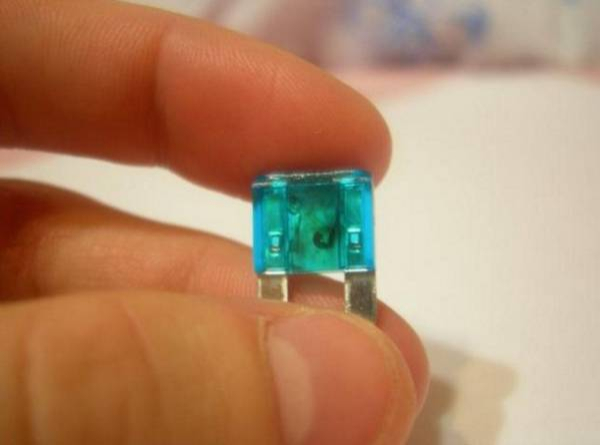

Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился

Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

• ключи-шестигранники, набор;
• отвёртка крестовая;
• новый вентилятор отопителя.

Последовательность замены

Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.

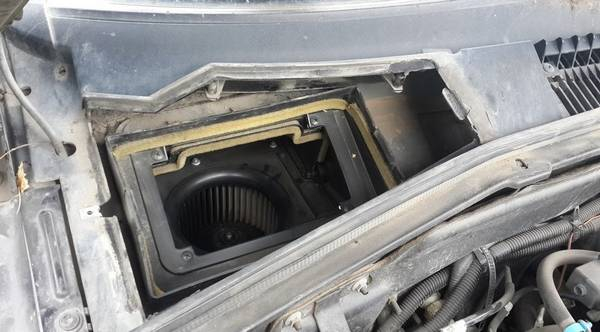

После снятия крышки с салонного фильтра «Шевроле Нивы» открывается доступ к крыльчатке вентилятора

На крыльчатке есть крепёжная скоба. Крестовой отвёрткой ослабляется болт, который её удерживает, скоба сдвигается в сторону и вынимается.

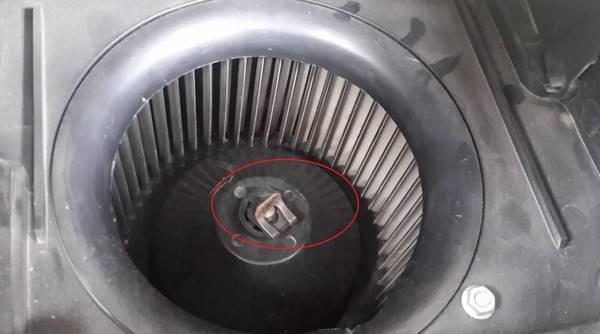

Крепёжная скоба на крыльчатке «Шевроле Нивы» отодвигается в сторону

Открывается салон автомобиля. Всё той же крестовой отвёрткой откручиваются саморезы, удерживающие панель бардачка. Бардачок извлекается. Теперь есть доступ к электромотору отопителя.

Доступ к мотору вентилятора «Шевроле Нивы» можно получить, сняв бардачок

Электромотор держится на трёх болтах-саморезах. Они выкручиваются с помощью шестигранника на 10.

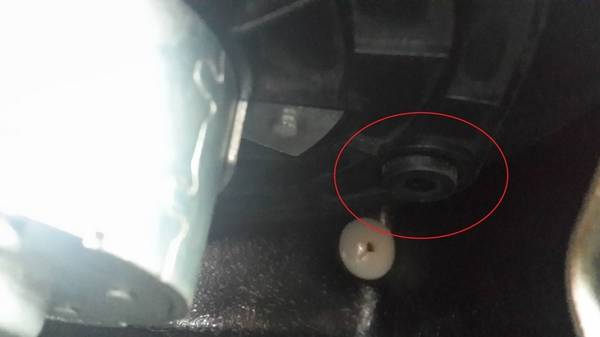

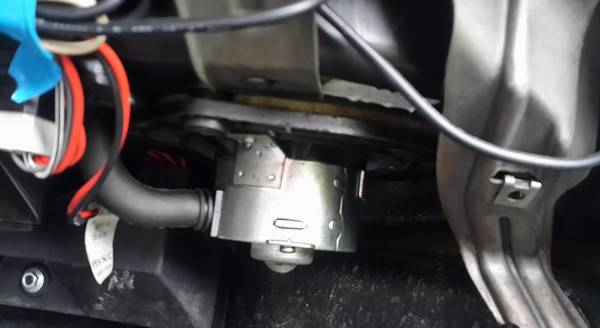

Моторчик вентилятора «Шевроле Нивы» держится на трёх саморезах

После выкручивания последнего самореза электромотор аккуратно опускается (никаких проблем возникнуть не должно, поскольку крепёжная скоба с крыльчатки уже снята).

Мотор вентилятора «Шевроле Нивы» снят через бардачок

Когда электромотор будет снят, крыльчатка вентилятора полностью освободится и её можно будет извлечь через нишу салонного фильтра.

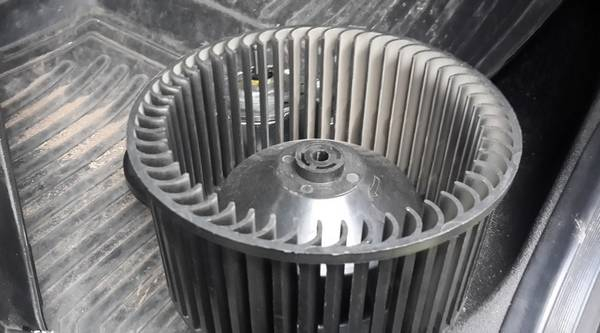

Крыльчатка отопительного вентилятора «Шевроле Нивы» извлечена через нишу салонного фильтра

Старая крыльчатка заменяется новой, затем сборка всех узлов производится в обратной последовательности.

Важные нюансы

Есть несколько важных моментов, которые обязательно нужно учитывать, меняя вентилятор печки на «Шевроле Ниве». Вот они:

• крышку салонного фильтра следует снимать очень осторожно, поскольку защёлки, которые её держат, легко ломаются. Этот момент особенно актуален, если менять вентилятор приходится на морозе;
• опуская открученный электродвигатель, следует помнить, что на его валу есть небольшая направляющая втулка, которую очень легко потерять: она падает, скатывается по бардачку прямо в двигательный отсек и отыскать её там будет очень непросто;

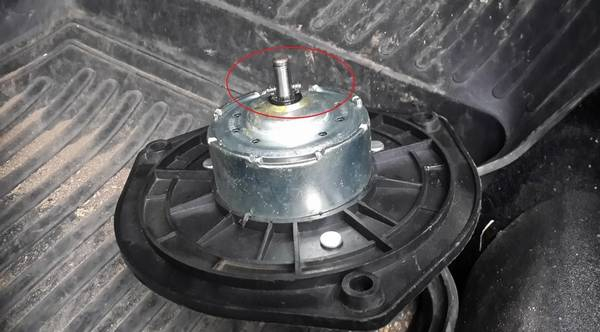

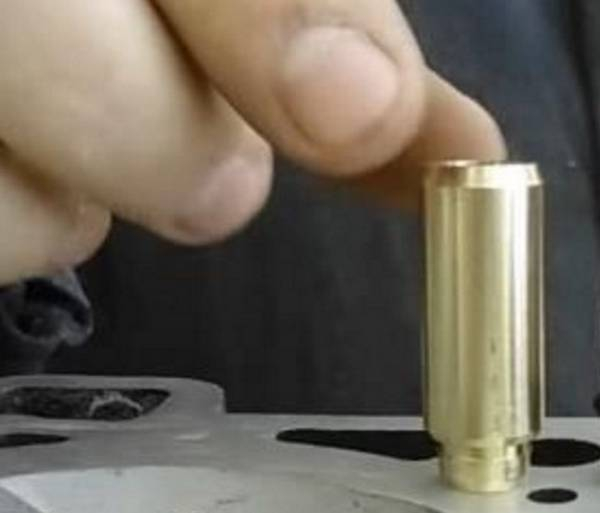

  Направляющую втулку с вентилятора печки «Шевроле Нивы» очень легко потерять

• найти в продаже «родной» вентилятор для «Шевроле Нивы» удаётся далеко не всегда (его номер по каталогу — 21238118020). По этой причине многие автовладельцы устанавливают вентиляторы марки LUZAR (а его номер — lFh01211). Назвать эти устройства хорошей альтернативой нельзя, и вот почему. «Родные» вентиляторы для «Шевроле Нивы» могут вращаться со скоростью 3000 об/мин, тогда как аналог от фирмы LUZAR развивает скорость максимум в 2800 об/мин. «Родной» вентилятор потребляет ток всего в 18 А, а LUZAR потребляет 25 А. При этом предохранитель F18, о котором говорилось выше, рассчитан именно на 25 А, то есть риск его перегорания при использовании вентилятора LUZAR многократно возрастает. В такой ситуации оптимальным вариантом будет установка «родного» вентилятора на «Шевроле Ниву».

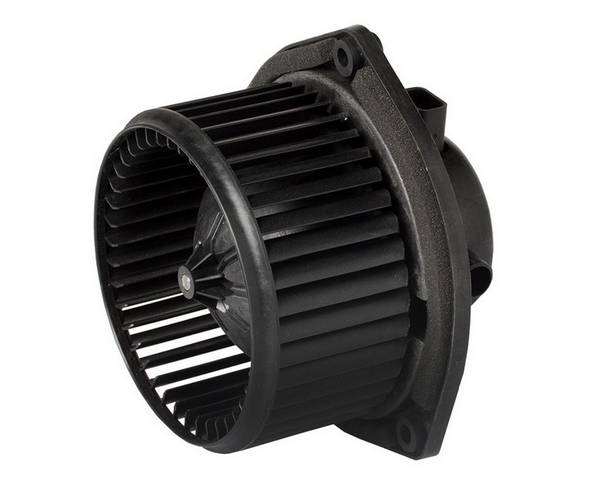

  Установка вентилятора LUZAR на «Шевроле Ниву» оправдана только в крайнем случае

Заменить сломанный вентилятор на «Шевроле Ниве» не так уж сложно. С этой задачей справится даже начинающий автолюбитель, хотя бы раз державший в руках крестовую отвёртку. Главное — не повредить защёлки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.
